特性

表面改質の耐食性：純水・塩水腐食試験
Corrosion Resistance of Surface Modification

本ページは代表的なステンレスを基材とし、各種表面改質を実施した場合の耐食性を比較検討するためにまとめたものです。表面改質を施すと基本的には耐食性が劣化しますが、処理方法によってはその程度が異なります。用途によって組み合わせ等をご検討下さい。

表面改質の耐食性：純水・塩水腐食試験

純水浸漬試験（耐食性順） 材質：SUS304
Fig.1純水浸漬試験（耐食性順）
材質：SUS304
5.0％NaCl（塩水）浸漬試験（耐食性順） 材質：SUS304
Fig.25.0％NaCl（塩水）浸漬試験（耐食性順）
材質：SUS304
純水浸漬試験（耐食性順） 材質：SUS316L
Fig.3純水浸漬試験（耐食性順）
材質：SUS316L

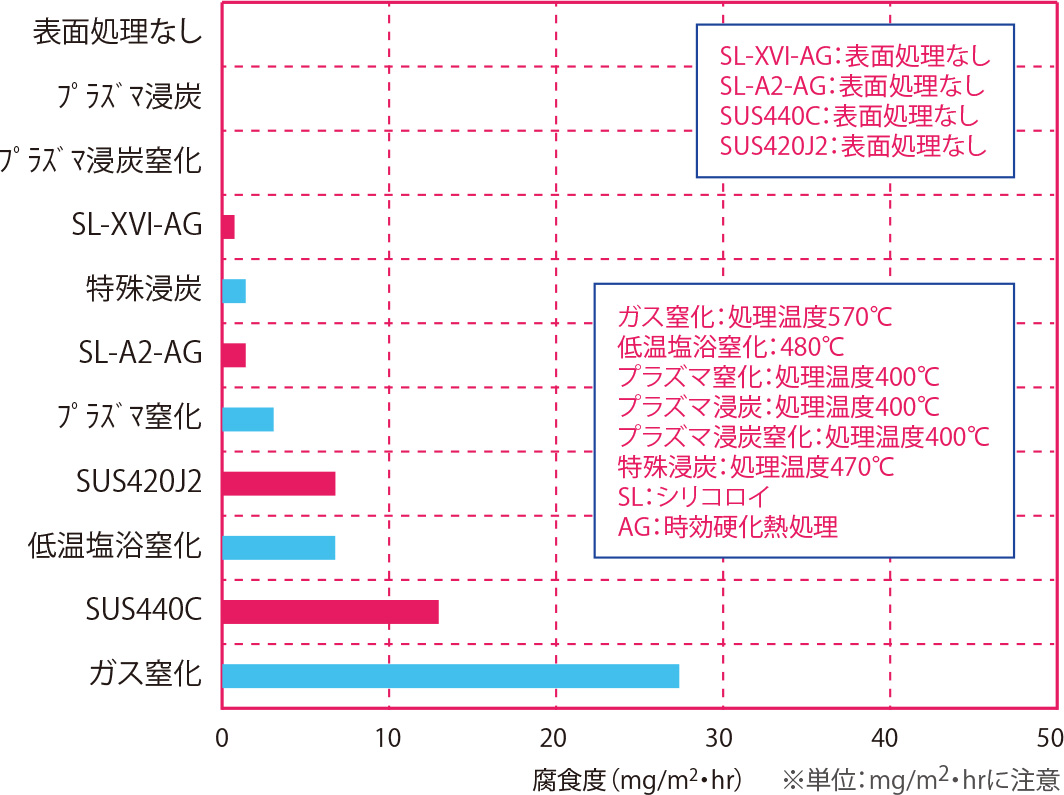

5.0％NaCl（塩水）浸漬試験（耐食性順） 材質：SUS316L
Fig.45.0％NaCl（塩水）浸漬試験（耐食性順）
材質：SUS316L
純水浸漬試験 材質：シリコロイA2
Fig.5純水浸漬試験
材質：シリコロイA2
純水浸漬試験（耐食性順） 材質：シリコロイA2
Fig.6純水浸漬試験（耐食性順）
材質：シリコロイA2
5.0％NaCl（塩水）浸漬試験 材質：シリコロイA2
Fig.75.0％NaCl（塩水）浸漬試験
材質：シリコロイA2
5.0％NaCl（塩水）浸漬試験（耐食性順） 材質：シリコロイA2
Fig.85.0％NaCl（塩水）浸漬試験（耐食性順）
材質：シリコロイA2
純水浸漬試験 材質：シリコロイXVI
Fig.9純水浸漬試験
材質：シリコロイXVI
純水浸漬試験（耐食性順） 材質：シリコロイXVI
Fig.10純水浸漬試験（耐食性順）
材質：シリコロイXVI
5.0％NaCl（塩水）浸漬試験 材質：シリコロイXVI
Fig.115.0％NaCl（塩水）浸漬試験
材質：シリコロイXVI
5.0％NaCl（塩水）浸漬試験（耐食性順） 材質：シリコロイXVI
Fig.125.0％NaCl（塩水）浸漬試験（耐食性順）
材質：シリコロイXVI
純水浸漬試験
Fig.13純水浸漬試験
材質：SUS630
純水浸漬試験（耐食性順） 材質：SUS630
Fig.14純水浸漬試験（耐食性順）
材質：SUS630
5.0％NaCl（塩水）浸漬試験 材質：SUS630
Fig.155.0％NaCl（塩水）浸漬試験
材質：SUS630
5.0％NaCl（塩水）浸漬試験（耐食性順） 材質：SUS630
Fig.165.0％NaCl（塩水）浸漬試験（耐食性順）
材質：SUS630
