トライボロジー

摩擦摩耗特性(ピンがS45Cの場合)
Friction and Wear properties

1.試験方法(Wet、Dry)

摩耗試験方法 (Wet) 試験前に塩水(5%)数滴をディスク上に滴下

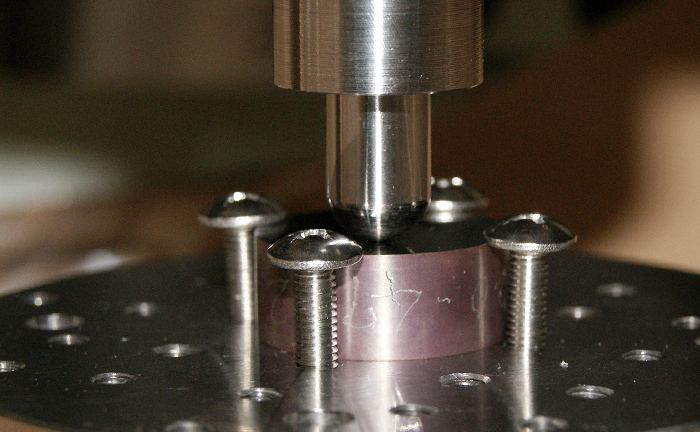

Photo.1 摩耗試験方法(Wet)
試験前に塩水(5%)数滴をディスク上に滴下
摩耗試験方法 (Dry)
Photo.2 摩耗試験方法 (Dry)

2.比摩耗量(Wet)

表中にある凡例をクリックすることで、当該項目の表示・非表示を切り替えることができます。
  • AG:時効硬化熱処理(480℃/AC)、LAG:低温時効処理(380℃/AC)、DAG:二段時効処理(200℃/AC+460℃/AC)、SUS420J2-47:高温焼もどし(HRC47)
  • 総合比摩耗量:ボールとディスクの比摩耗量の合計
  • 比摩耗量:質量減少法
ディスク(鋼種) 総比摩耗量(ピン) 総比摩耗量(ディスク)
シリコロイA2-AG 0.00000000000000 0.00000000000000
シリコロイXVI-LAG 0.00000000000000 0.00000000000000
SUS420J2-47 0.00000000000000 0.00000000000000
シリコロイXVI-DAG 0.2881508084624590 0.0000000000000000
SUS440C 1.0362502013847100 0.0000000000000000
  • 本資料に掲載された技術情報は、シリコロイやステンレス等の一般的な諸特性を説明するためのものであり、何ら保証するものではありません。
  • 材料や熱処理の差異、試験装置、試験条件、試験環境等によって記載された内容と異なることがありますので、予めご了承下さい。

3.摩擦摩耗試験の組み合わせと試験結果(Wet)

Table.1
No 試験片 鋼種 硬度 摩擦時間 重量変化 摩擦係数 比摩耗量 総合比摩耗量
鋼種名 記号 HRC (HV) sec mg Ave. Max. ×10-14, m2/N ×10-14, m2/N
5-01 ディスク シリコロイA2 シリコロイA2-AG 51.0 1800 0.00 0.741 2.152 0.265 0.000000 0.000000
ピン S45C S45C (H) 55.0 0.00 0.000000
5-02 ディスク シリコロイXVI シリコロイXVI-LAG 50.7 1800 0.00 0.532 1.615 0.202 0.000000 0.000000
ピン S45C S45C (H) 55.0 0.00 0.000000
5-03 ディスク SUS420J2 SUS420J2-47 47.0 1800 0.00 0.673 2.075 0.256 0.000000 0.000000
ピン S45C S45C (H) 55.0 0.00 0.000000
5-04 ディスク シリコロイXVI シリコロイXVI-DAG 57.6 1800 0.00 0.725 1.403 0.233 0.000000 0.288151
ピン S45C S45C (H) 55.0 0.08 0.288151
5-05 ディスク SUS440C SUS440C 58.8 1800 0.00 0.706 1.772 0.262 0.000000 1.036250
ピン S45C S45C (H) 55.0 0.30 1.036250
  • 本資料に掲載された技術情報は、シリコロイやステンレス等の一般的な諸特性を説明するためのものであり、何ら保証するものではありません。
  • 材料や熱処理の差異、試験装置、試験条件、試験環境等によって記載された内容と異なることがありますので、予めご了承下さい。

4.比摩耗量(Dry)

表中にある凡例をクリックすることで、当該項目の表示・非表示を切り替えることができます。
  • AG:時効硬化熱処理(480℃/AC)、LAG:低温時効処理(380℃/AC)、DAG:二段時効処理(200℃/AC+460℃/AC)、SUS420J2-47:高温焼もどし(HRC47)
  • 総合比摩耗量:ボールとディスクの比摩耗量の合計
  • 比摩耗量:質量減少法
ディスク(鋼種) 総比摩耗量(ピン) 総比摩耗量(ディスク)
SUS440C 0.0000000000000000 0.0000000000000000
SUS420J2 1.2048999837906500 9.2568232493874400
SUS420J2-47 0.0000000000000000 16.0634815070428000
SUS304 7.9123711513414700 29.3443518941912000
シリコロイXVI-LAG 1.0350663784581400 68.7298305907391000
シリコロイXVI-DAG 0.0000000000000000 69.6640295812910000
シリコロイA2-AG 1.3806420240238700 80.7200169735299000
SUS630-H900 1.0343080259512000 83.7916372303936000
  • 本資料に掲載された技術情報は、シリコロイやステンレス等の一般的な諸特性を説明するためのものであり、何ら保証するものではありません。
  • 材料や熱処理の差異、試験装置、試験条件、試験環境等によって記載された内容と異なることがありますので、予めご了承下さい。

5.摩擦摩耗試験の組み合わせと試験結果(Dry)

Table.2
No 試験片 鋼種 硬度 摩擦時間 重量変化 摩擦係数 比摩耗量 総合比摩耗量
鋼種名 記号 HRC (HV) sec mg Ave. Max. ×10-14, m2/N ×10-14, m2/N
6-01 ディスク SUS440C SUS440C 58.8 600 0.00 0.946 1.943 0.261 0.000000 0.000000
ピン S45C S45C (H) 55.0 0.00 0.000000
6-02 ディスク SUS420J2 SUS420J2 53.0 600 0.88 1.081 1.778 0.317 9.256823 10.461723
ピン S45C S45C (H) 55.0 0.12 1.204900
6-03 ディスク SUS420J2 SUS420J2-47 47.0 600 1.53 0.955 1.397 0.348 16.063482 16.063482
ピン S45C S45C (H) 55.0 0.77 0.000000
6-04 ディスク SUS304 SUS304 2.0 600 2.82 0.889 3.599 1.088 29.344352 37.256723
ピン S45C S45C (H) 55.0 0.00 7.912371
6-05 ディスク シリコロイXVI シリコロイXVI-LAG 50.7 600 6.50 0.941 1.543 0.225 68.729831 69.764897
ピン S45C S45C (H) 55.0 0.10 1.035066
6-06 ディスク シリコロイXVI シリコロイXVI-DAG 57.6 600 6.58 1.217 1.815 0.318 69.664030 69.664030
ピン S45C S45C (H) 55.0 0.00 0.000000
6-07 ディスク シリコロイA2 シリコロイA2-AG 51.0 600 7.58 0.960 1.272 0.415 80.720017 82.100659
ピン S45C S45C (H) 55.0 0.00 1.380642
6-08 ディスク SUS630 SUS630-H900 43.9 600 8.03 1.032 2.745 0.553 83.791637 84.825945
ピン S45C S45C (H) 55.0 0.00 1.034308
  • 本資料に掲載された技術情報は、シリコロイやステンレス等の一般的な諸特性を説明するためのものであり、何ら保証するものではありません。
  • 材料や熱処理の差異、試験装置、試験条件、試験環境等によって記載された内容と異なることがありますので、予めご了承下さい。

6.摩擦係数(Wet)

  • μ(Ave):0.741
  • μ(Max):2.152
  • バラツキ(3σ):0.264
  • μ(Ave):0.505
  • μ(Max):1.615
  • バラツキ(3σ)0.154
  • μ(Ave):0.651
  • μ(Max):2.075
  • バラツキ(3σ):0.175
  • μ(Ave):0.705
  • μ(Max):1.403
  • バラツキ(3σ):0.173
  • μ(Ave):0.700
  • μ(Max):1.772
  • バラツキ(3σ):0.182

7.摩擦係数(Dry)

  • μ(Ave):0.960
  • μ(Max):1.272
  • バラツキ(3σ):0.414
  • μ(Ave):1.081
  • μ(Max):1.778
  • バラツキ(3σ):0.317
  • μ(Ave):0.955
  • μ(Max):1.397
  • バラツキ(3σ):0.348
  • μ(Ave):0.889
  • μ(Max):3.599
  • バラツキ(3σ):1.087
  • μ(Ave):0.942
  • μ(Max):1.543
  • バラツキ(3σ):0.225
  • μ(Ave):1.217
  • μ(Max):1.815
  • バラツキ(3σ):0.318
  • μ(Ave):0.741
  • μ(Max):2.152
  • バラツキ(3σ):0.264
  • μ(Ave):1.217
  • μ(Max):1.815
  • バラツキ(3σ):0.318

8.摩擦係数(総合比較)

グラフ上部にある各材質の記号をクリックすると表示・非表示を選択できます。
比較したい材質や熱処理を選択して表示できますので、是非ご利用下さい。
