トライボロジー

摩擦摩耗特性(ピンがS45Cの場合2)
Friction and Wear properties

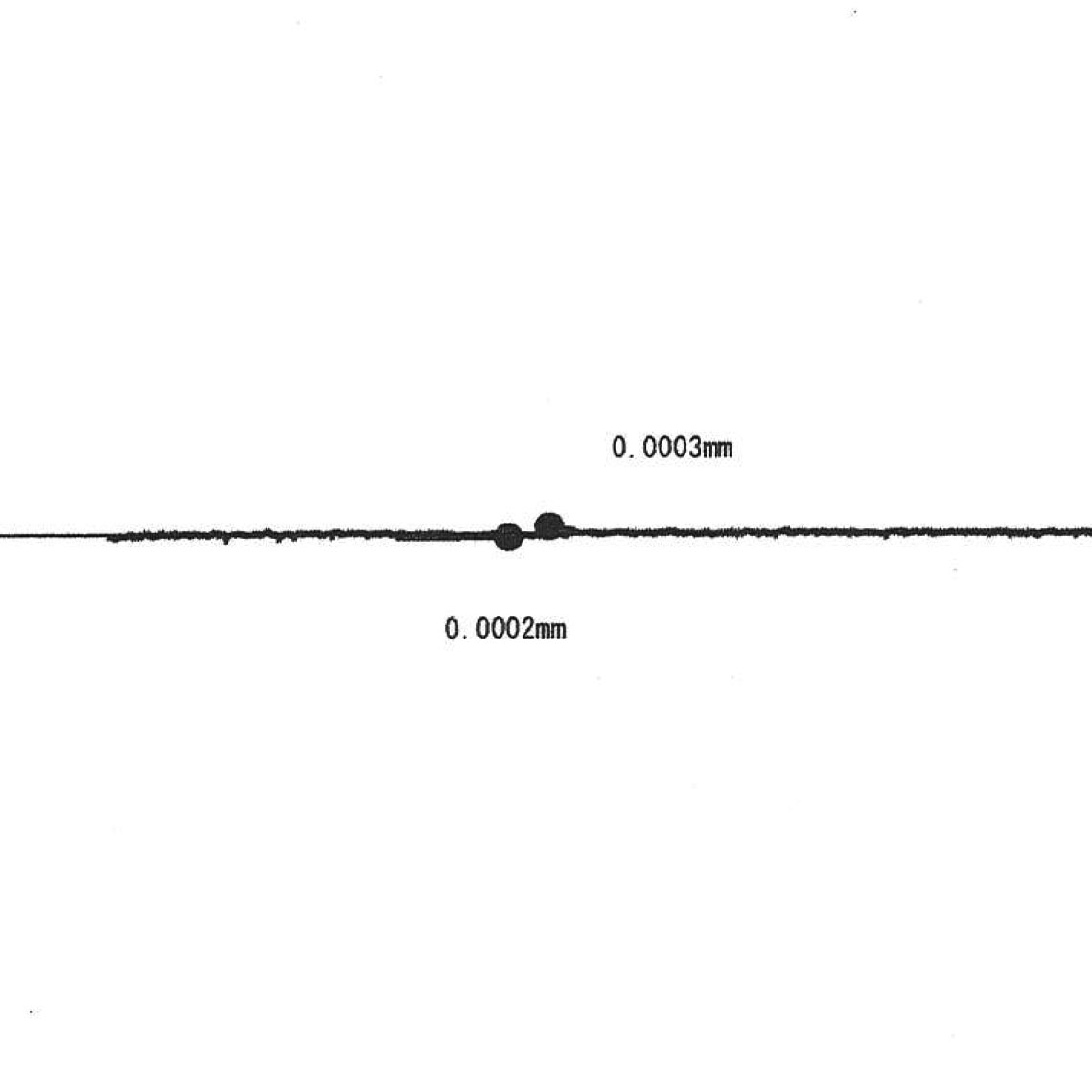

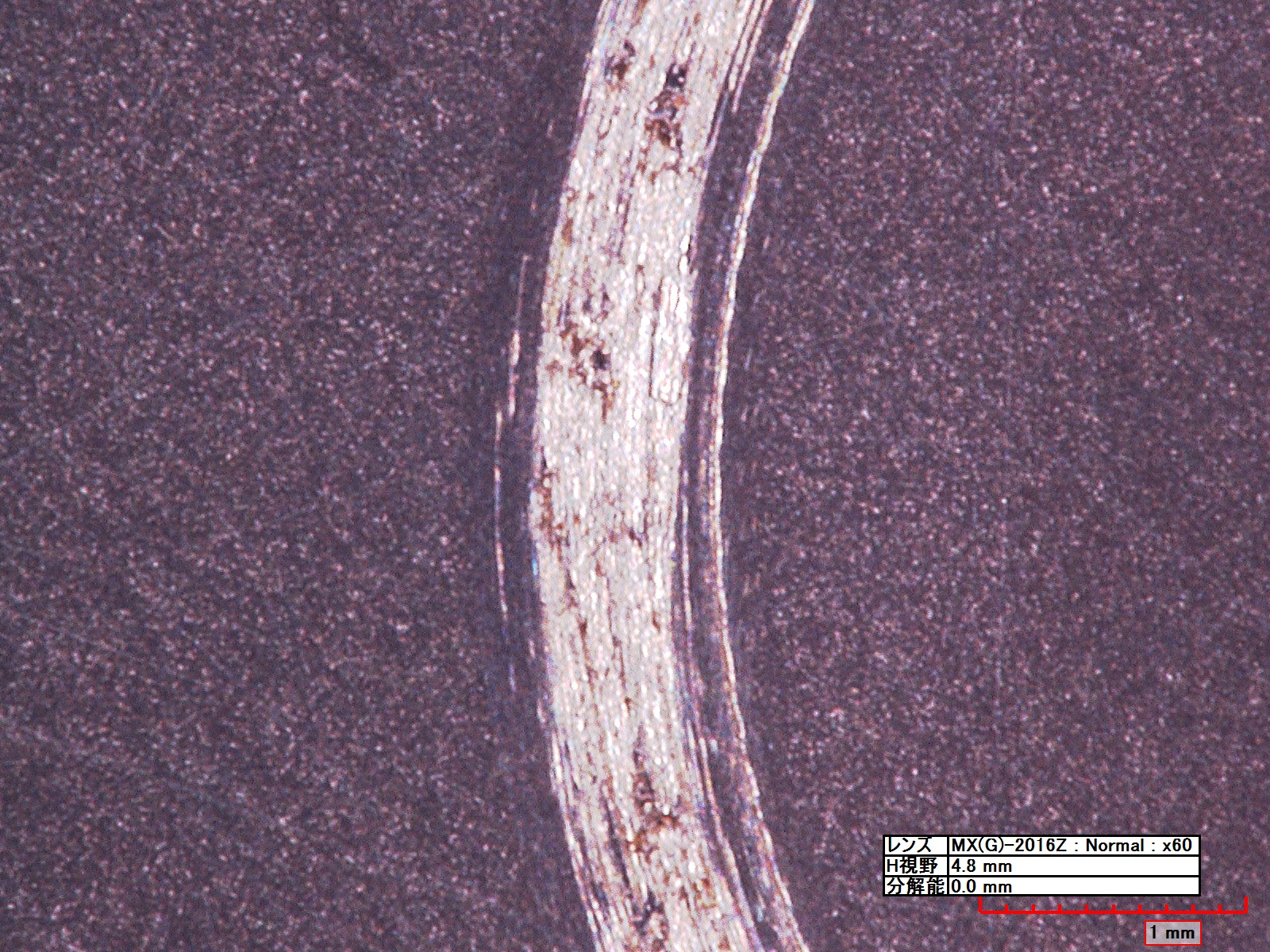

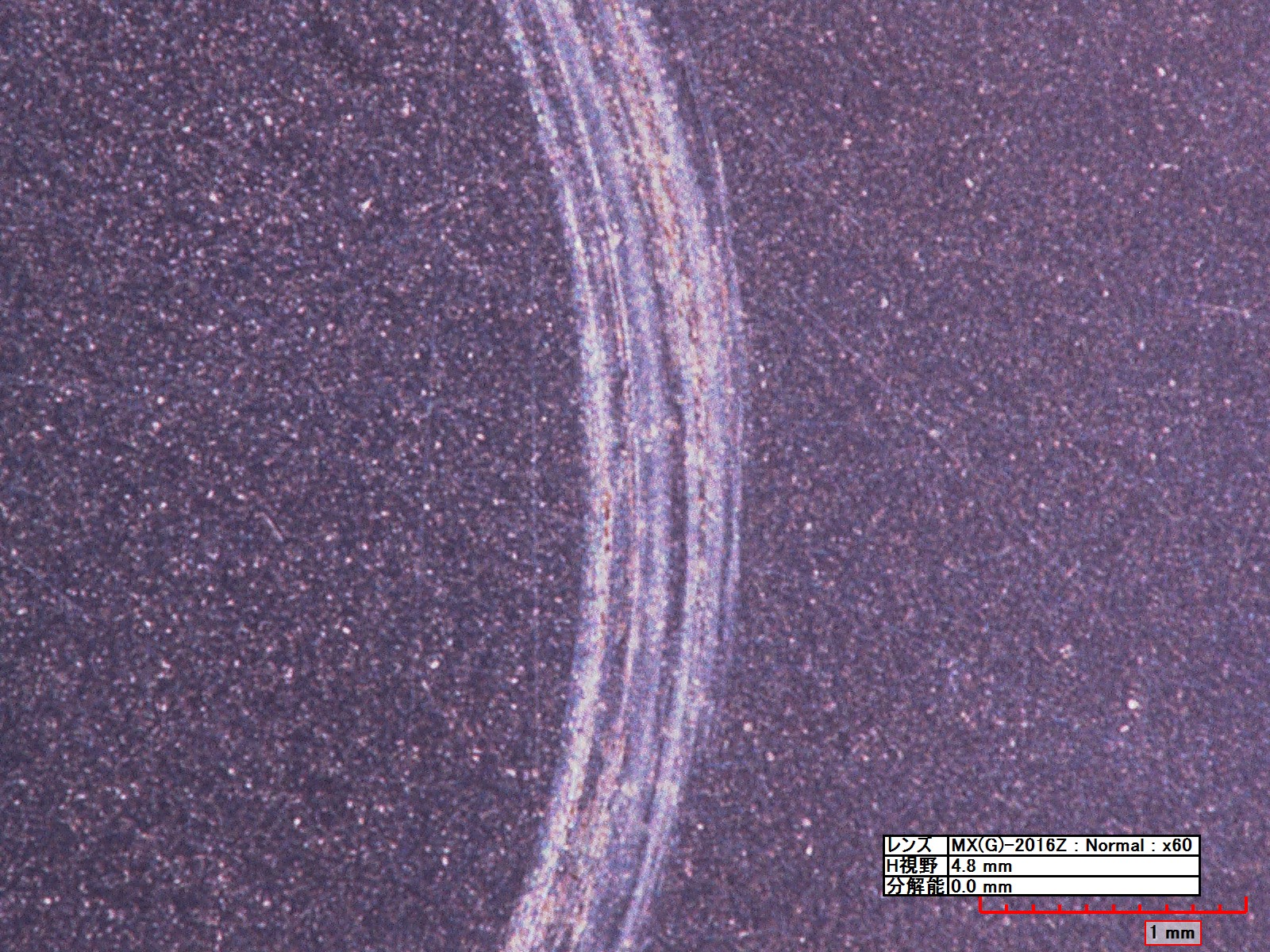

1.試験後の外観・ディスクの摩耗痕・ディスクの断面プロファイル・摩擦係数(Wet)

Table.1
No 試験後の外観 ディスクの摩耗痕(倍率:60倍) ディスクの断面プロファイル 摩擦係数
Pin:S45C(H) Disk n1 n2 n1 n2
No:5-01 ディスク:SL-A2-AG 試験後の外観 試験後の外観 ディスクの摩耗痕(倍率:60倍) ディスクの摩耗痕(倍率:60倍) ディスクの断面プロファイル ディスクの断面プロファイル
No:5-02 ディスク:SL-XVI-LAG 試験後の外観 試験後の外観 ディスクの摩耗痕(倍率:60倍) ディスクの摩耗痕(倍率:60倍) ディスクの断面プロファイル ディスクの断面プロファイル
No:5-03 ディスク:SUS420J2-47 試験後の外観 試験後の外観 ディスクの摩耗痕(倍率:60倍) ディスクの摩耗痕(倍率:60倍) ディスクの断面プロファイル ディスクの断面プロファイル
No:5-04 ディスク:SL-XVI-DAG 試験後の外観 試験後の外観 ディスクの摩耗痕(倍率:60倍) ディスクの摩耗痕(倍率:60倍) ディスクの断面プロファイル ディスクの断面プロファイル
No:5-05 ディスク:SUS440C 試験後の外観 試験後の外観 ディスクの摩耗痕(倍率:60倍) ディスクの摩耗痕(倍率:60倍) ディスクの断面プロファイル ディスクの断面プロファイル

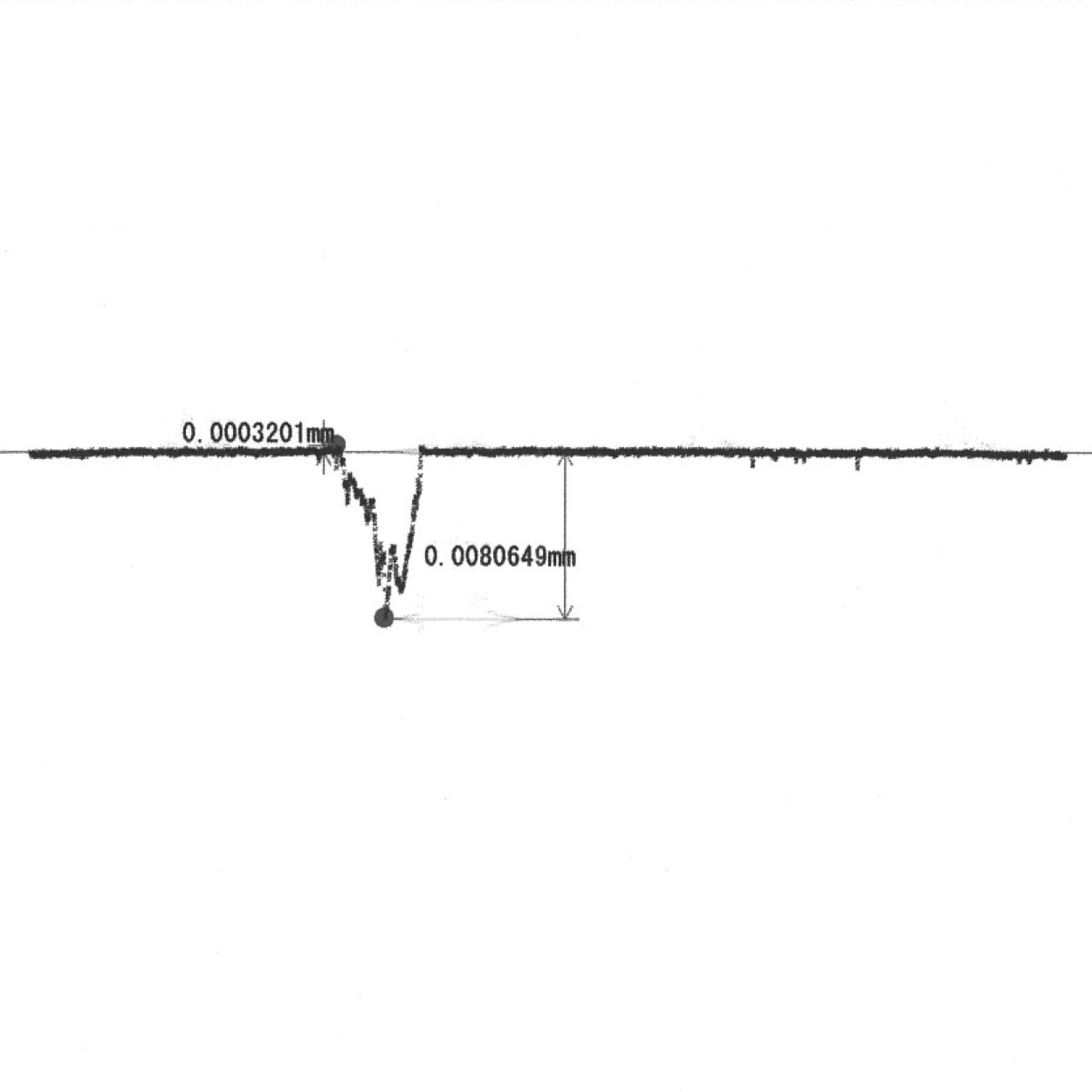

2.試験後の外観・ディスクの摩耗痕・ディスクの断面プロファイル・摩擦係数(Dry)

Table.1
No 試験後の外観 ディスクの摩耗痕(倍率:60倍) ディスクの断面プロファイル 摩擦係数
Pin:S45C(H) Disk n1 n2 n1 n2
No:4-01 ディスク:SUS440C 試験後の外観 試験後の外観 ディスクの摩耗痕(倍率:60倍) ディスクの摩耗痕(倍率:60倍) ディスクの断面プロファイル ディスクの断面プロファイル
No:4-02 ディスク:SUS420J2 試験後の外観 試験後の外観 ディスクの摩耗痕(倍率:60倍) ディスクの摩耗痕(倍率:60倍) ディスクの断面プロファイル ディスクの断面プロファイル
No:4-03 ディスク:SUS420J2-47 試験後の外観 試験後の外観 ディスクの摩耗痕(倍率:60倍) ディスクの摩耗痕(倍率:60倍) ディスクの断面プロファイル ディスクの断面プロファイル
No:4-04 ディスク:SUS304 試験後の外観 試験後の外観 ディスクの摩耗痕(倍率:60倍) ディスクの摩耗痕(倍率:60倍) ディスクの断面プロファイル ディスクの断面プロファイル
No:4-05 ディスク:SL-XVI-LAG 試験後の外観 試験後の外観 ディスクの摩耗痕(倍率:60倍) ディスクの摩耗痕(倍率:60倍) ディスクの断面プロファイル ディスクの断面プロファイル
No:4-06 ディスク:SL-XVI-DAG 試験後の外観 試験後の外観 ディスクの摩耗痕(倍率:60倍) ディスクの摩耗痕(倍率:60倍) ディスクの断面プロファイル ディスクの断面プロファイル
No:4-07 ディスク:SL-A2-AG 試験後の外観 試験後の外観 ディスクの摩耗痕(倍率:60倍) ディスクの摩耗痕(倍率:60倍) ディスクの断面プロファイル ディスクの断面プロファイル
No:4-08 ディスク:SUS630-H900 試験後の外観 試験後の外観 ディスクの摩耗痕(倍率:60倍) ディスクの摩耗痕(倍率:60倍) ディスクの断面プロファイル ディスクの断面プロファイル
