トライボロジー

ステライトの比較
Friction and Wear properties

1. ステライトの比較

table.1
No 分類 試験条件 荷重:500g 回転数:400rpm 潤滑:ドライ 試験温度:常温 摩擦時間:600sec
材質 摩擦係数 比摩耗量 総合比摩耗量
ピン ディスク Ave. Max. バラツキ
(3σ)
ピン ディスク ピン+ディスク
×10-14, m2/N ×10-14, m2/N ×10-14, m2/N
28



ステライト
No6
ステライト
No6
0.682 0.875 0.296 5.8518143 0.0000000 5.8518143
29 ステライト
No6
SUS304 0.681 1.268 0.489 0.0000000 45.2490921 45.2490921
摩擦係数測定結果7
Fig.1摩擦係数測定結果30
摩擦係数測定結果8
Fig.2摩擦係数測定結果31
table.2 摩耗痕およびディスクの断面プロファイル
No 組み合
わせ
試験条件 荷重:500g 回転数:400rpm 潤滑:ドライ 試験温度:常温 摩擦時間:600sec

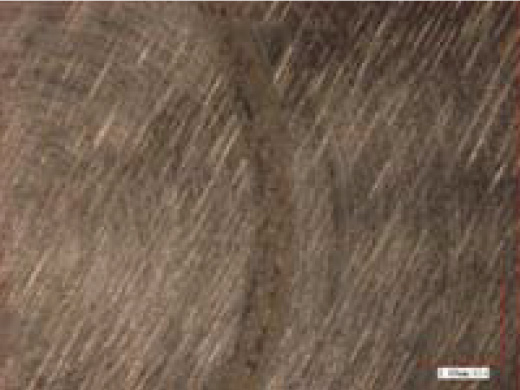

摩耗痕(倍率:50倍) ディスクの断面プロファイル
(縦倍率:1000倍、横倍率:20倍)
Pin Disk n1 n2
28 Disk:
ステラ
イト
No6
Pin:
ステラ
イト
No6
画像17 画像18 画像19 画像20
29 Disk:
SUS
304
Pin:
ステラ
イト
No6
画像21 画像22 画像24 画像25
