トライボロジー

摩擦摩耗特性(ボールがSUS440Cの場合2)
Friction and Wear properties

1.試験後の外観・ディスクの摩耗痕・ディスクの断面プロファイル

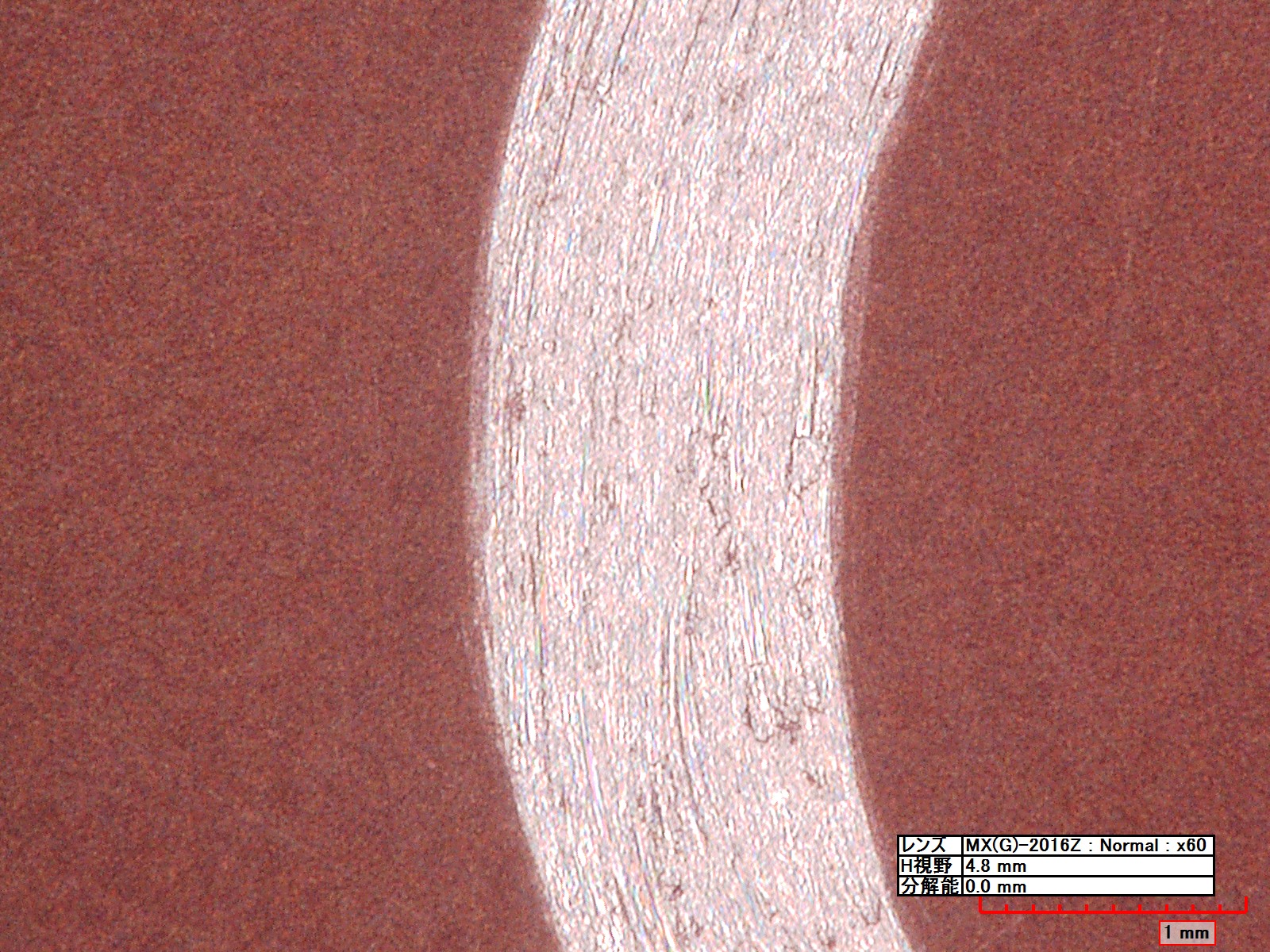

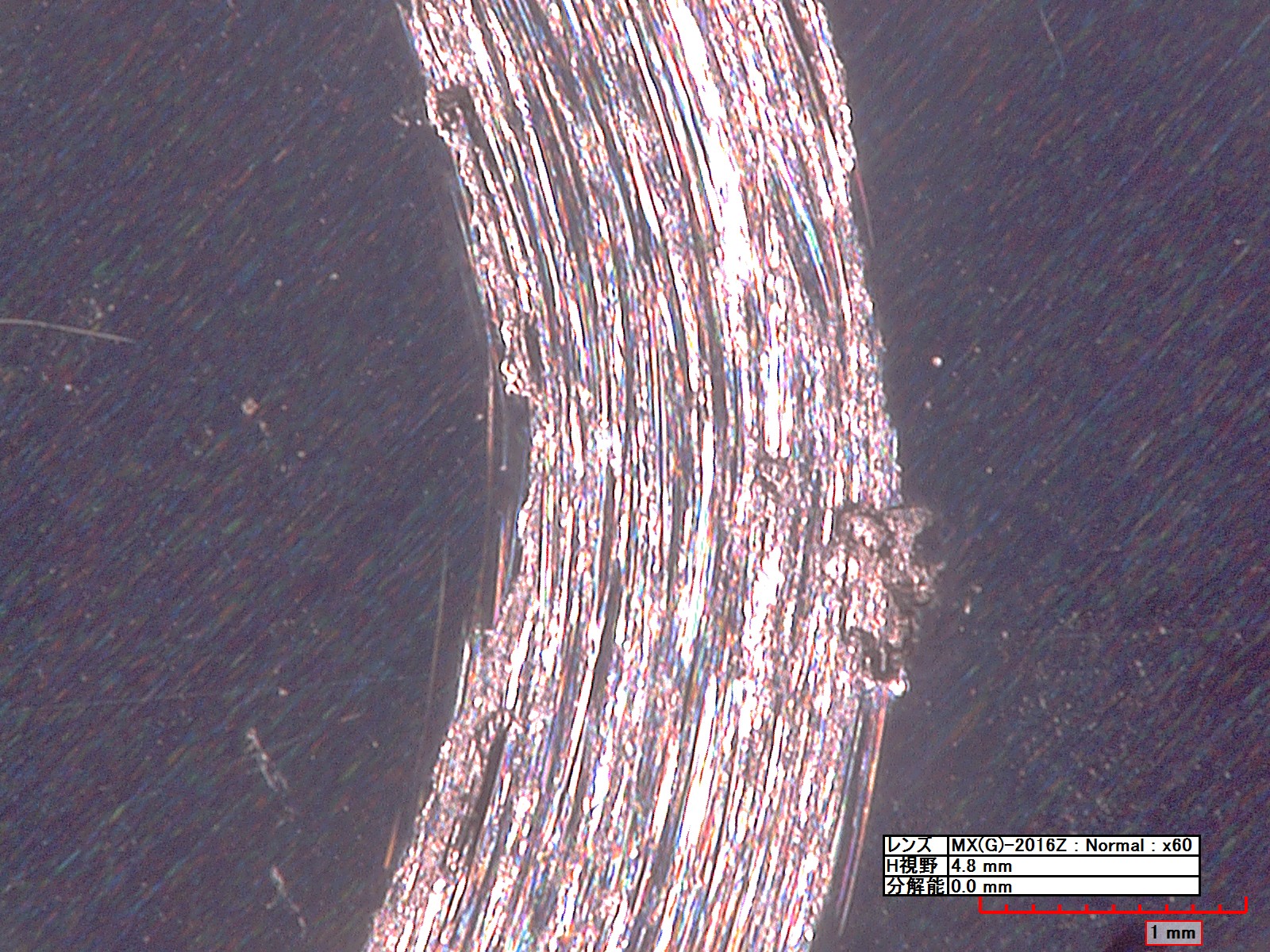

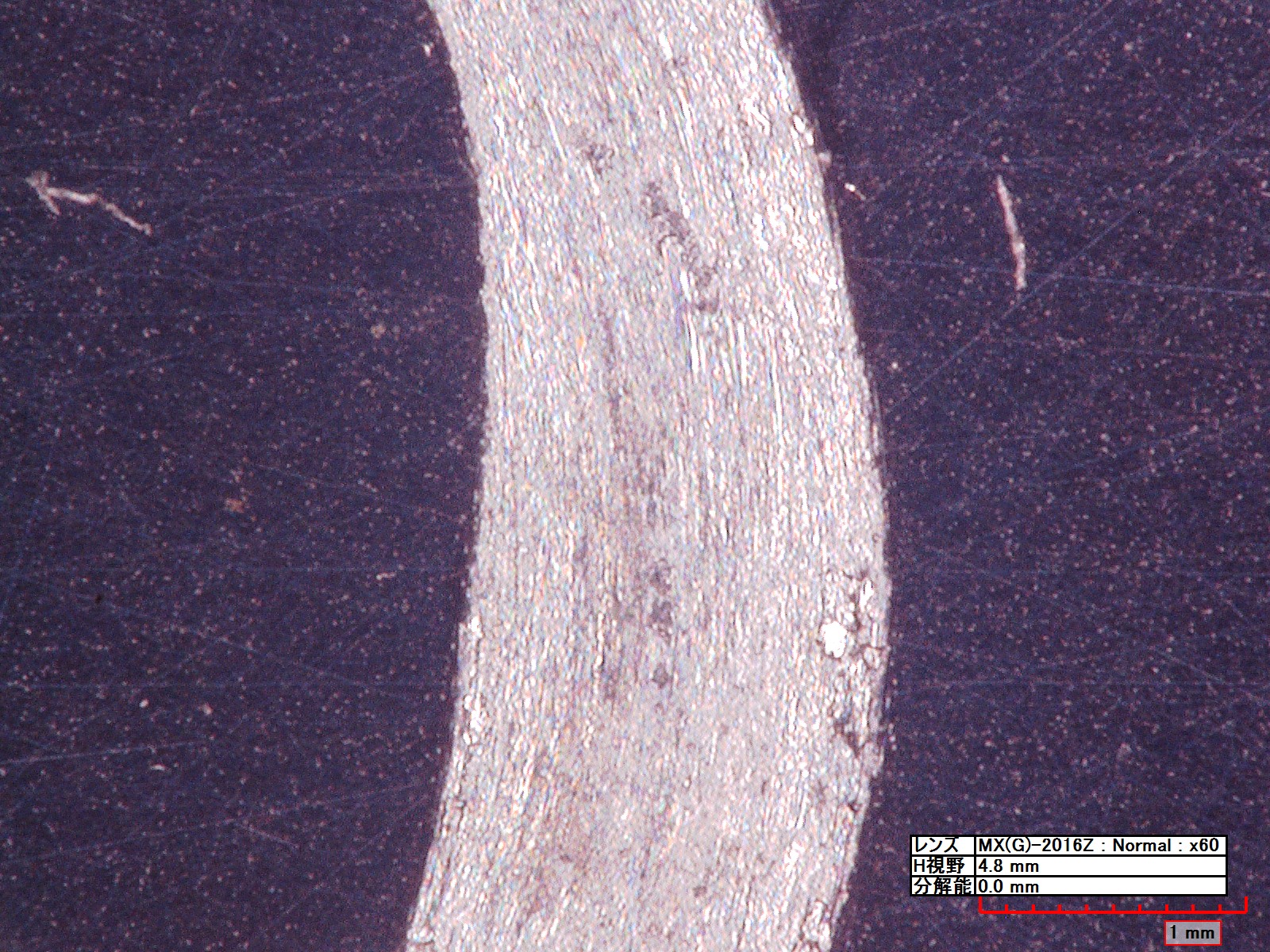

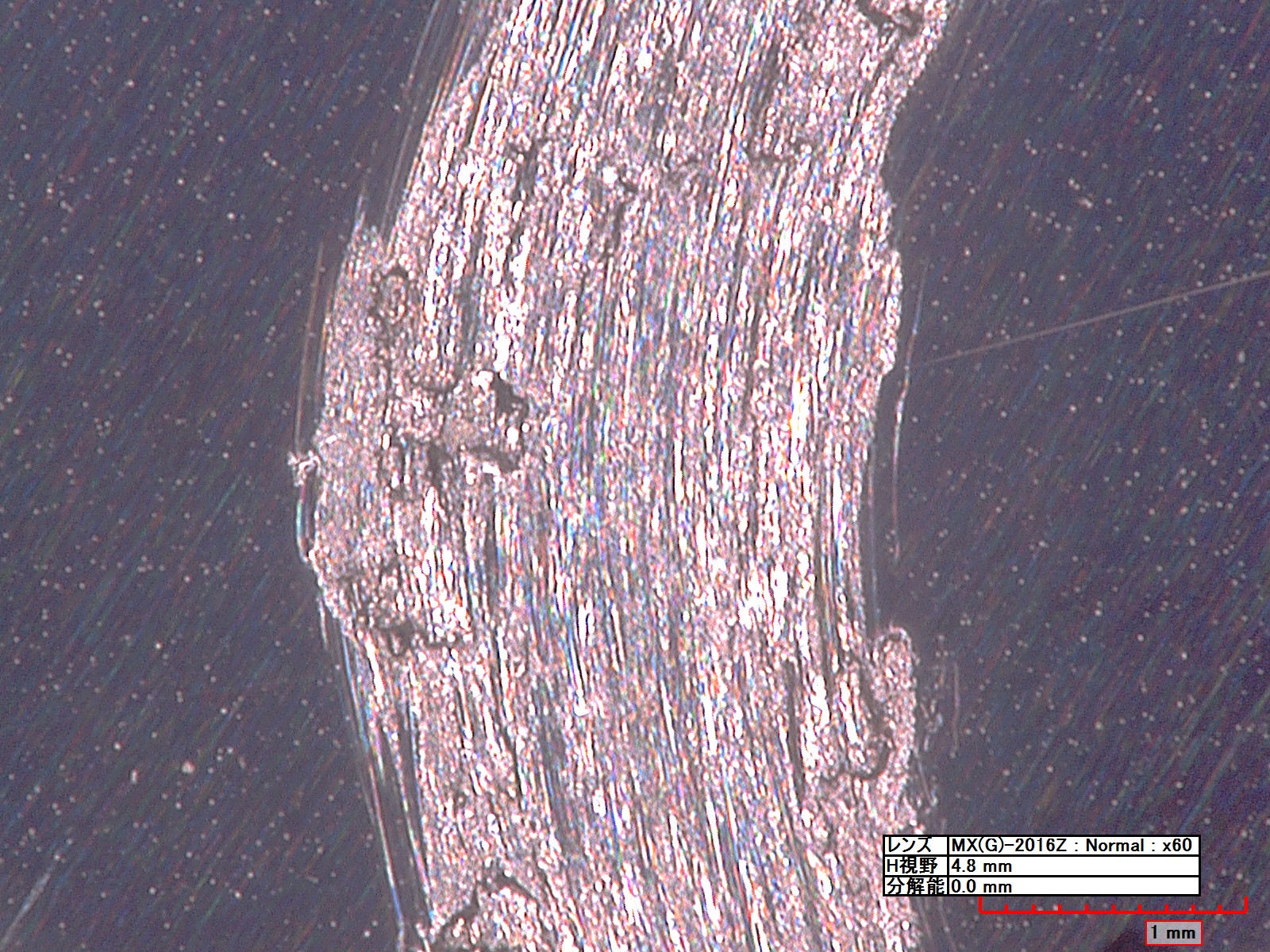

No 試験後の外観 ディスクの摩耗痕(倍率:60倍) ディスクの断面プロファイル
(縦倍率:2000倍、横倍率:20倍)

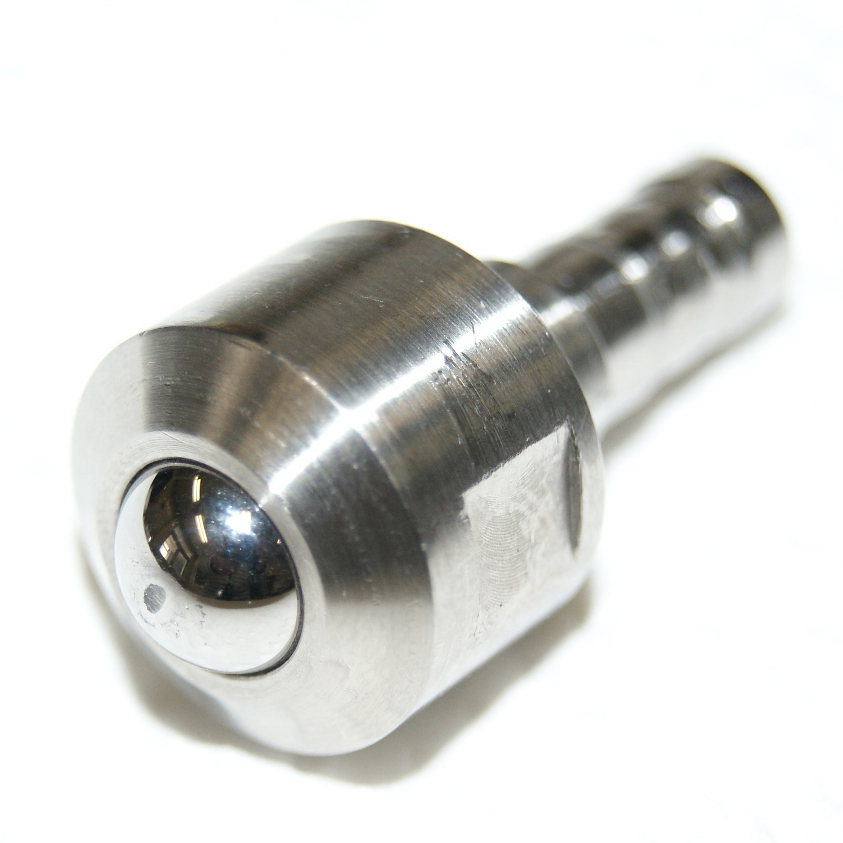

Ball:SUS440C Disk n1 n2 n1 n2

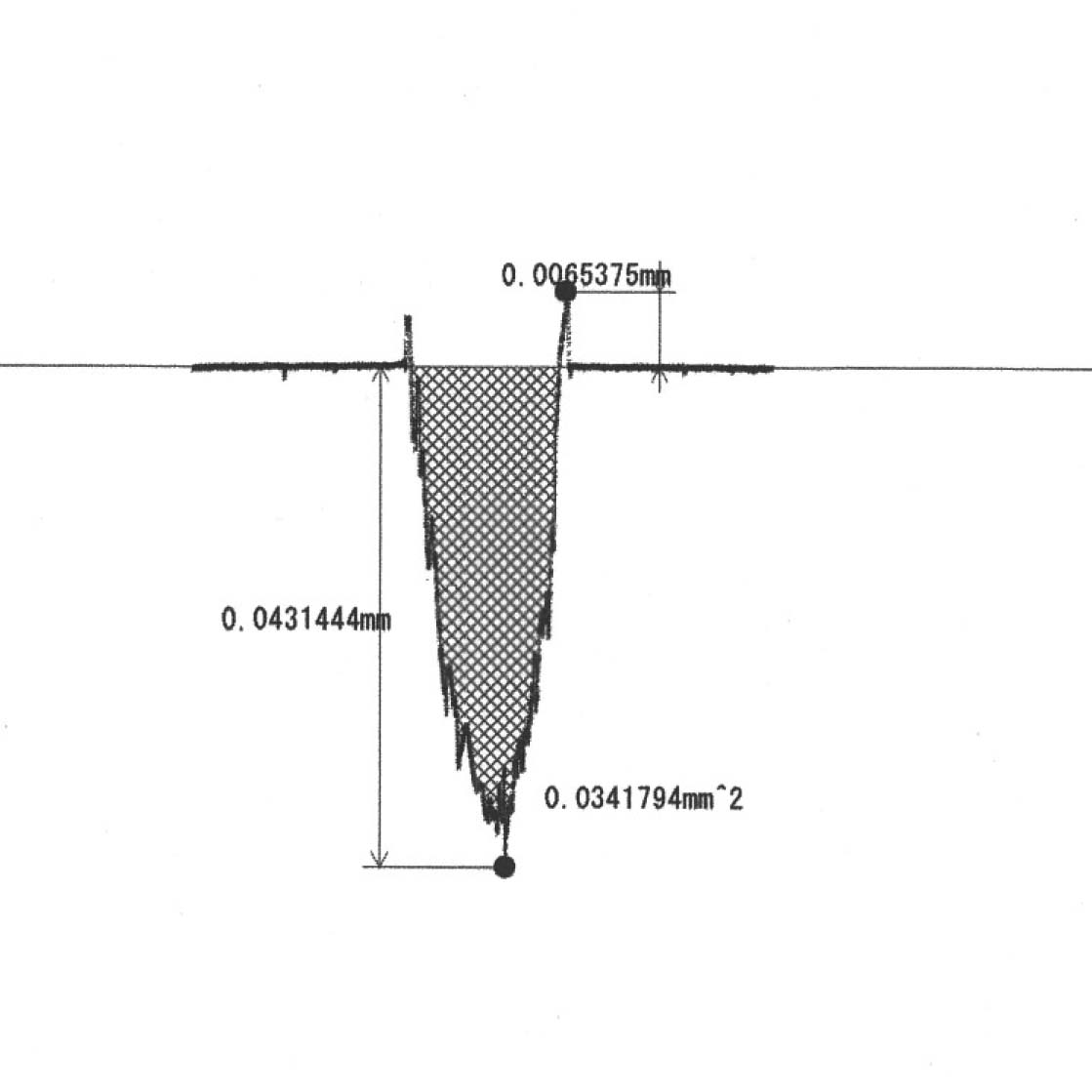

No:1-01 ディスク:SL-A2-ST 試験後の外観 試験後の外観 ディスクの摩耗痕(倍率:60倍) ディスクの摩耗痕(倍率:60倍) ディスクの断面プロファイル ディスクの断面プロファイル
No:1-02 ディスク:SL-A2-LAG 試験後の外観 試験後の外観 ディスクの摩耗痕(倍率:60倍) ディスクの摩耗痕(倍率:60倍) ディスクの断面プロファイル ディスクの断面プロファイル
No:1-03 ディスク:SL-A2-AG 試験後の外観 試験後の外観 ディスクの摩耗痕(倍率:60倍) ディスクの摩耗痕(倍率:60倍) ディスクの断面プロファイル ディスクの断面プロファイル
No:1-04 ディスク:SL-A2-OAG 試験後の外観 試験後の外観 ディスクの摩耗痕(倍率:60倍) ディスクの摩耗痕(倍率:60倍) ディスクの断面プロファイル ディスクの断面プロファイル
No:1-05 ディスク:SL-A2-AG-3D 試験後の外観 試験後の外観 ディスクの摩耗痕(倍率:60倍) ディスクの摩耗痕(倍率:60倍) ディスクの断面プロファイル ディスクの断面プロファイル
No:1-06 ディスク:SL-A2-OX380 試験後の外観 試験後の外観 ディスクの摩耗痕(倍率:60倍) ディスクの摩耗痕(倍率:60倍) ディスクの断面プロファイル ディスクの断面プロファイル
No:1-07 ディスク:SL-A2-OX480 試験後の外観 試験後の外観 ディスクの摩耗痕(倍率:60倍) ディスクの摩耗痕(倍率:60倍) ディスクの断面プロファイル ディスクの断面プロファイル

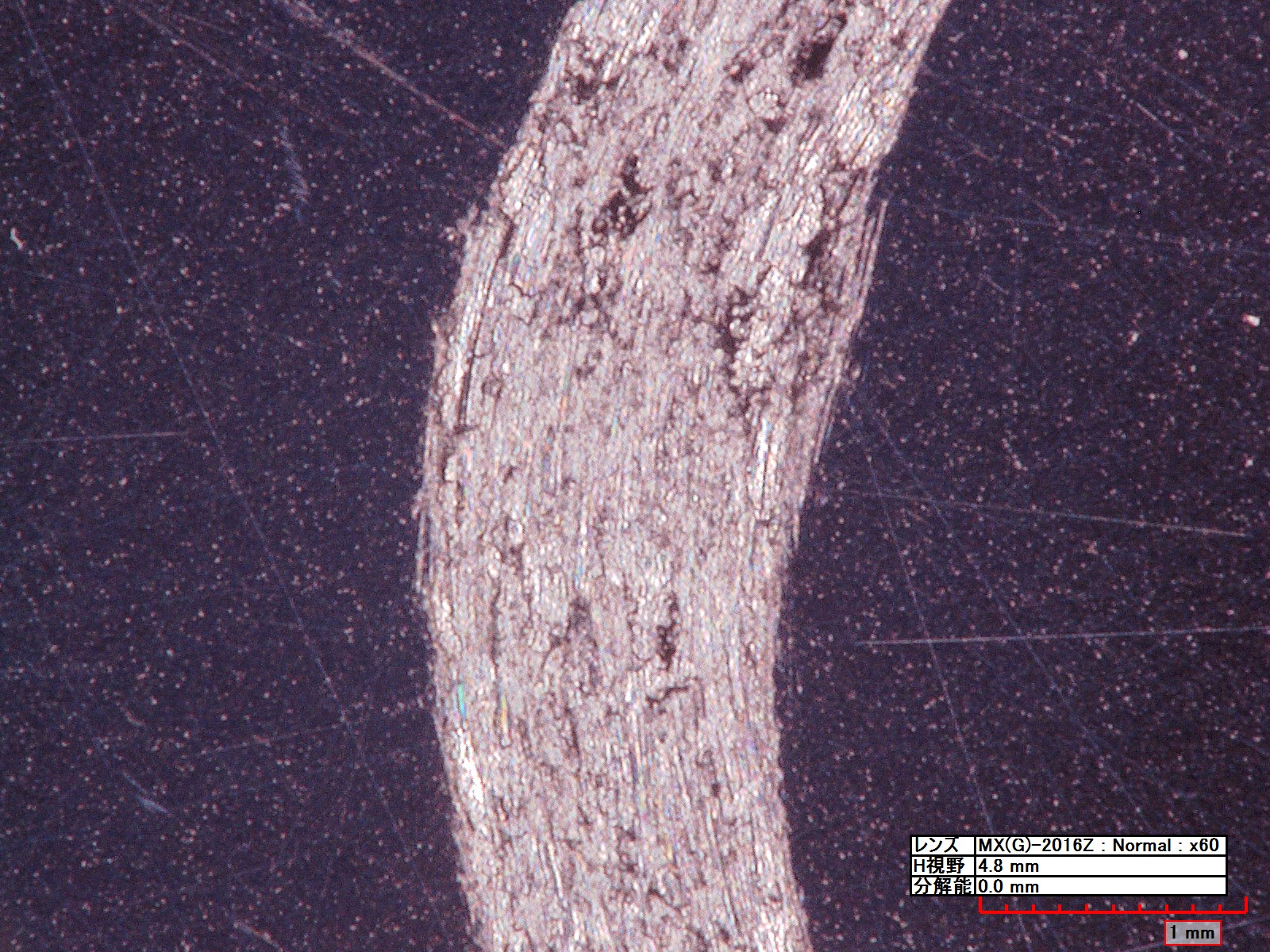

No:1-08 ディスク:SL-XVI-ST 試験後の外観 試験後の外観 ディスクの摩耗痕(倍率:60倍) ディスクの摩耗痕(倍率:60倍) ディスクの断面プロファイル ディスクの断面プロファイル

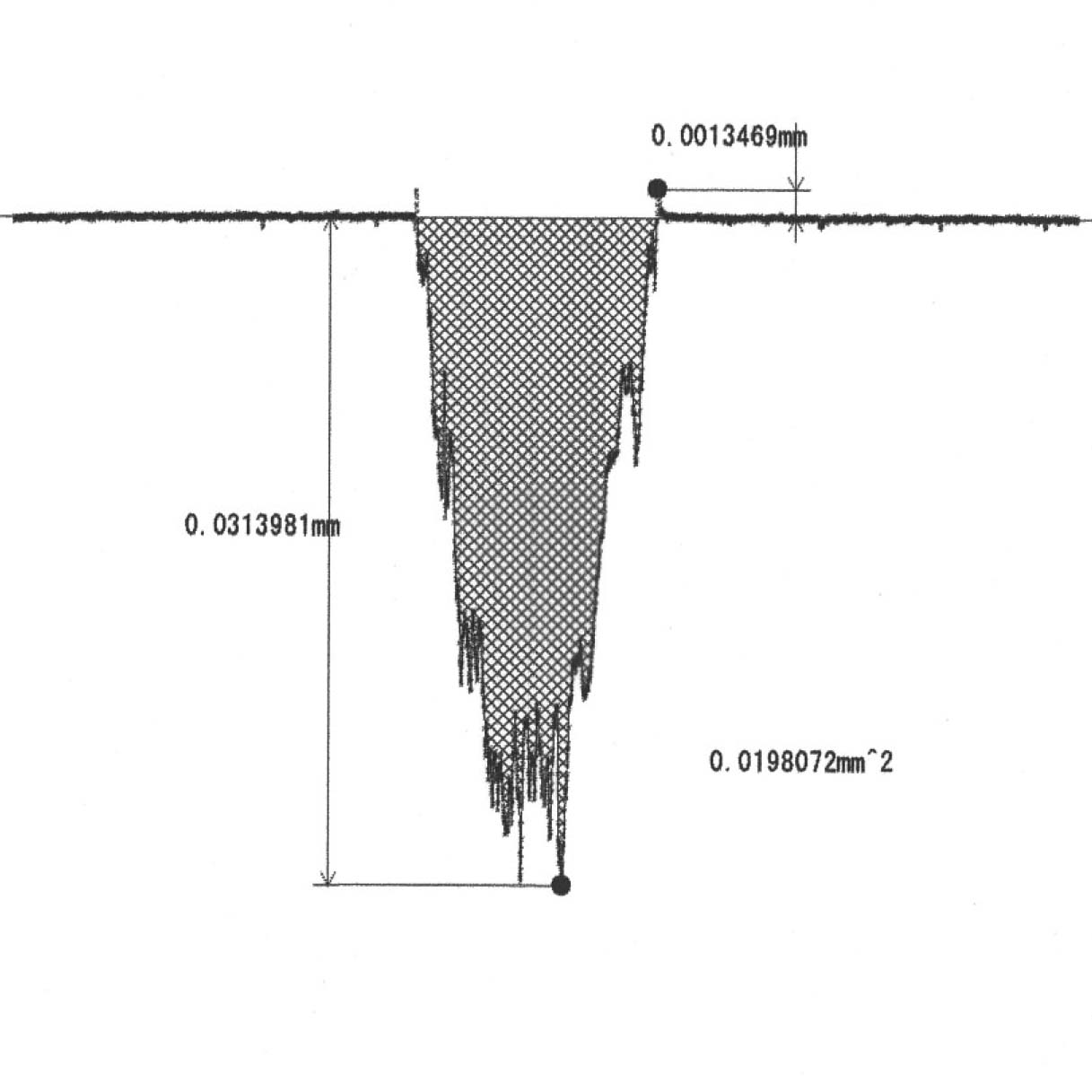

No:1-09 ディスク:SL-XVI-LAG320 試験後の外観 試験後の外観 ディスクの摩耗痕(倍率:60倍) ディスクの摩耗痕(倍率:60倍) ディスクの断面プロファイル ディスクの断面プロファイル
No:1-10 ディスク:SL-XVI-LAG 試験後の外観 試験後の外観 ディスクの摩耗痕(倍率:60倍) ディスクの摩耗痕(倍率:60倍) ディスクの断面プロファイル ディスクの断面プロファイル
No:1-11 ディスク:SL-XVI-DAG 試験後の外観 試験後の外観 ディスクの摩耗痕(倍率:60倍) ディスクの摩耗痕(倍率:60倍) ディスクの断面プロファイル ディスクの断面プロファイル
No:1-12 ディスク:SL-XVI-OAG 試験後の外観 試験後の外観 ディスクの摩耗痕(倍率:60倍) ディスクの摩耗痕(倍率:60倍) ディスクの断面プロファイル ディスクの断面プロファイル
No:1-13 ディスク:SL-XVI-3D-ST 試験後の外観 試験後の外観 ディスクの摩耗痕(倍率:60倍) ディスクの摩耗痕(倍率:60倍) ディスクの断面プロファイル ディスクの断面プロファイル
No:1-14 ディスク:SL-XVI-3D-LAG320 試験後の外観 試験後の外観 ディスクの摩耗痕(倍率:60倍) ディスクの摩耗痕(倍率:60倍) ディスクの断面プロファイル ディスクの断面プロファイル
No:1-15 ディスク:SL-XVI-3D-LAG 試験後の外観 試験後の外観 ディスクの摩耗痕(倍率:60倍) ディスクの摩耗痕(倍率:60倍) ディスクの断面プロファイル ディスクの断面プロファイル
No:1-16 ディスク:SL-XVI-3D-DAG 試験後の外観 試験後の外観 ディスクの摩耗痕(倍率:60倍) ディスクの摩耗痕(倍率:60倍) ディスクの断面プロファイル ディスクの断面プロファイル
No:1-17 ディスク:SL-X3-(B)-DAG 試験後の外観 試験後の外観 ディスクの摩耗痕(倍率:60倍) ディスクの摩耗痕(倍率:60倍) ディスクの断面プロファイル ディスクの断面プロファイル

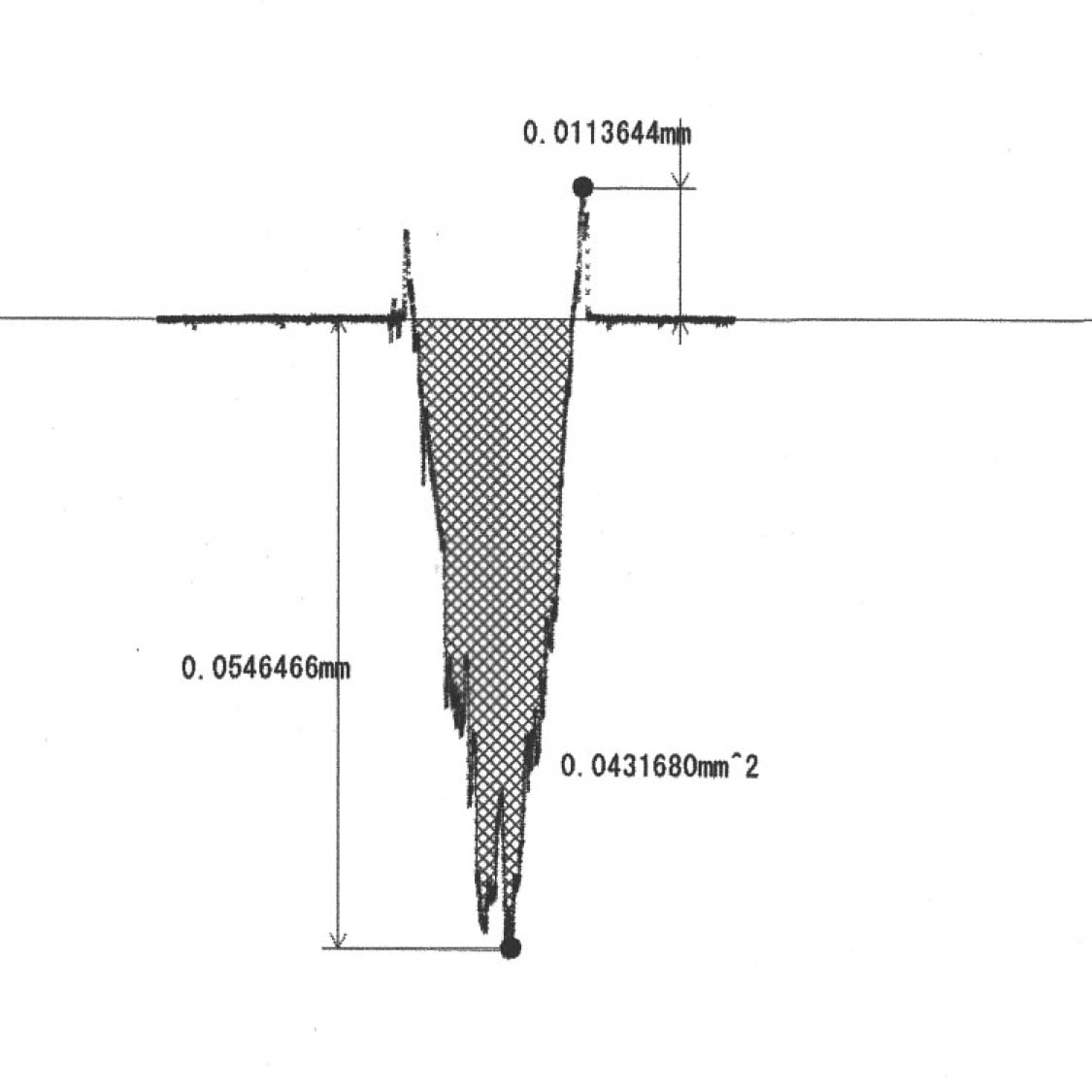

No:1-18 ディスク:SUS630-ST 試験後の外観 試験後の外観 ディスクの摩耗痕(倍率:60倍) ディスクの摩耗痕(倍率:60倍) ディスクの断面プロファイル ディスクの断面プロファイル
No:1-19 ディスク:SUS630-H900 試験後の外観 ディスクの摩耗痕(倍率:60倍) ディスクの摩耗痕(倍率:60倍) ディスクの断面プロファイル ディスクの断面プロファイル
No:1-20 ディスク : SUS630-H1025 試験後の外観 試験後の外観 ディスクの摩耗痕(倍率:60倍) ディスクの摩耗痕(倍率:60倍) ディスクの断面プロファイル ディスクの断面プロファイル
No:1-21 ディスク:SUS630-H1075 試験後の外観 試験後の外観 ディスクの摩耗痕(倍率:60倍) ディスクの摩耗痕(倍率:60倍) ディスクの断面プロファイル ディスクの断面プロファイル
No:1-22 ディスク:SUS630-H1150 試験後の外観 試験後の外観 ディスクの摩耗痕(倍率:60倍) ディスクの摩耗痕(倍率:60倍) ディスクの断面プロファイル ディスクの断面プロファイル
No:1-23 ディスク:SUS630-OX380 試験後の外観 試験後の外観 ディスクの摩耗痕(倍率:60倍) ディスクの摩耗痕(倍率:60倍) ディスクの断面プロファイル ディスクの断面プロファイル
No:1-24 ディスク:SUS630-OX480 試験後の外観 試験後の外観 ディスクの摩耗痕(倍率:60倍) ディスクの摩耗痕(倍率:60倍) ディスクの断面プロファイル ディスクの断面プロファイル
No:1-25 ディスク:マルエージング鋼-AG 試験後の外観 試験後の外観 ディスクの摩耗痕(倍率:60倍) ディスクの摩耗痕(倍率:60倍) ディスクの断面プロファイル ディスクの断面プロファイル
No:1-26 ディスク:マルエージング鋼-ST 試験後の外観 試験後の外観 ディスクの摩耗痕(倍率:60倍) ディスクの摩耗痕(倍率:60倍) ディスクの断面プロファイル ディスクの断面プロファイル
No:1-27 ディスク:SUS420J2 試験後の外観 試験後の外観 ディスクの摩耗痕(倍率:60倍) ディスクの摩耗痕(倍率:60倍) ディスクの断面プロファイル ディスクの断面プロファイル
No:1-28 ディスク:SUS440C 試験後の外観 試験後の外観 ディスクの摩耗痕(倍率:60倍) ディスクの摩耗痕(倍率:60倍) ディスクの断面プロファイル ディスクの断面プロファイル
No:1-29 ディスク:ELMAX 試験後の外観 試験後の外観 ディスクの摩耗痕(倍率:60倍) ディスクの摩耗痕(倍率:60倍) ディスクの断面プロファイル ディスクの断面プロファイル
No:1-30 ディスク:SKD11 試験後の外観 試験後の外観 ディスクの摩耗痕(倍率:60倍) ディスクの摩耗痕(倍率:60倍) ディスクの断面プロファイル ディスクの断面プロファイル
No:1-31 ディスク:SKD61 試験後の外観 試験後の外観 ディスクの摩耗痕(倍率:60倍) ディスクの摩耗痕(倍率:60倍) ディスクの断面プロファイル ディスクの断面プロファイル
No:1-32 ディスク:SUS303 試験後の外観 試験後の外観 ディスクの摩耗痕(倍率:60倍) ディスクの摩耗痕(倍率:60倍) ディスクの断面プロファイル ディスクの断面プロファイル
No:1-33 ディスク:SUS304 試験後の外観 試験後の外観 ディスクの摩耗痕(倍率:60倍) ディスクの摩耗痕(倍率:60倍) ディスクの断面プロファイル ディスクの断面プロファイル
No:1-34 ディスク:SUS316L 試験後の外観 試験後の外観 ディスクの摩耗痕(倍率:60倍) ディスクの摩耗痕(倍率:60倍) ディスクの断面プロファイル ディスクの断面プロファイル
No:1-35 ディスク:SUS310S 試験後の外観 試験後の外観 ディスクの摩耗痕(倍率:60倍) ディスクの摩耗痕(倍率:60倍) ディスクの断面プロファイル ディスクの断面プロファイル
No:1-36 ディスク:SUS430 試験後の外観 試験後の外観 ディスクの摩耗痕(倍率:60倍) ディスクの摩耗痕(倍率:60倍) ディスクの断面プロファイル ディスクの断面プロファイル
No:1-37 ディスク:S32750 (スーパー2相) 試験後の外観 試験後の外観 ディスクの摩耗痕(倍率:60倍) ディスクの摩耗痕(倍率:60倍) ディスクの断面プロファイル ディスクの断面プロファイル
No:1-38 ディスク:シリコロイB2/span> 試験後の外観 <試験後の外観/td> ディスクの摩耗痕(倍率:60倍) ディスクの摩耗痕(倍率:60倍) ディスクの断面プロファイル ディスクの断面プロファイル
No:1-39 ディスク:シリコロイD 試験後の外観 試験後の外観 ディスクの摩耗痕(倍率:60倍) ディスクの摩耗痕(倍率:60倍) ディスクの断面プロファイル ディスクの断面プロファイル

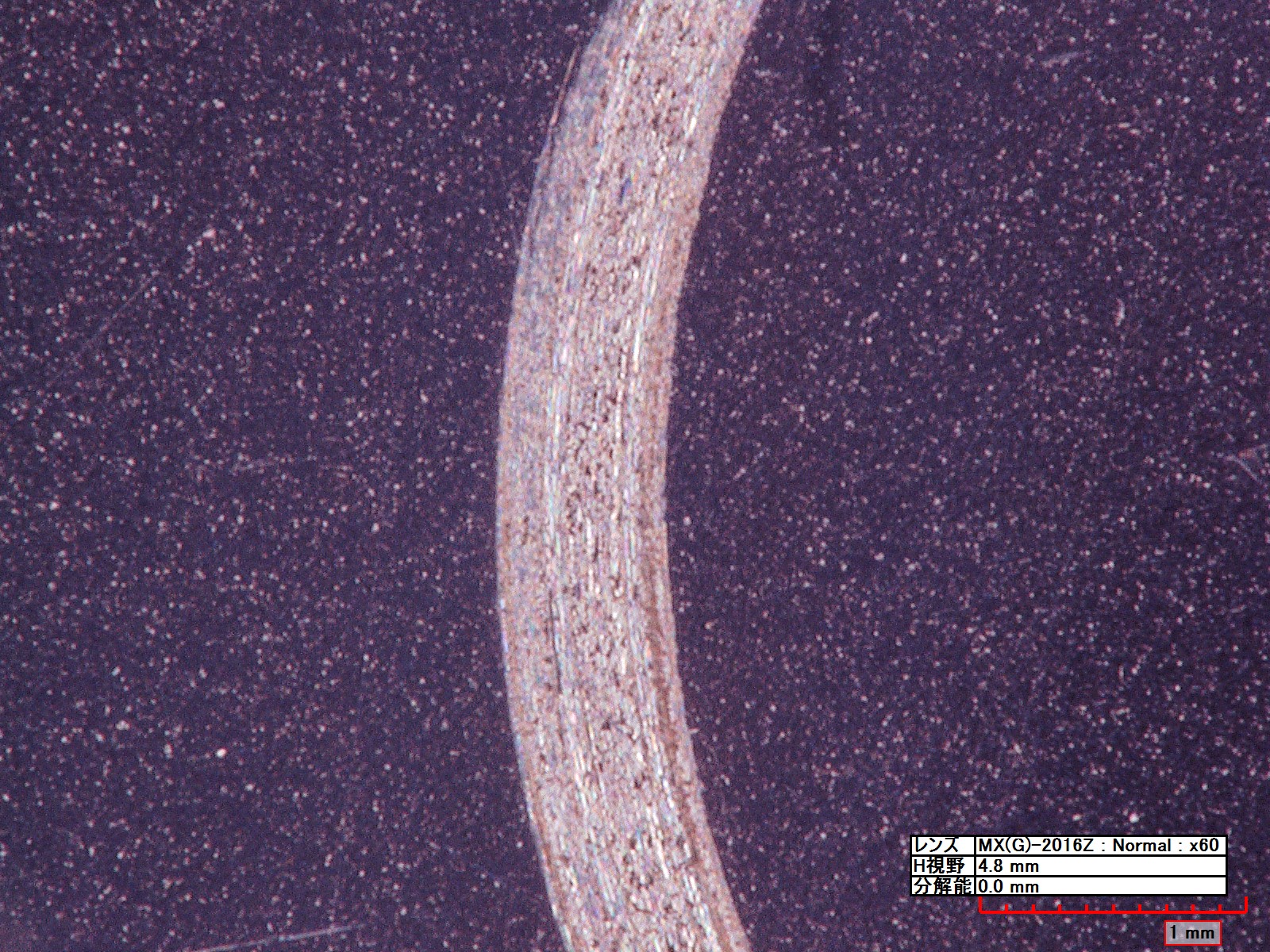

No:1-40 ディスク:ステライトNo6 試験後の外観 試験後の外観 ディスクの摩耗痕(倍率:60倍) ディスクの摩耗痕(倍率:60倍) ディスクの断面プロファイル ディスクの断面プロファイル
No:1-41 ディスク:ハステロイC22 試験後の外観 試験後の外観 ディスクの摩耗痕(倍率:60倍) ディスクの摩耗痕(倍率:60倍) ディスクの断面プロファイル ディスクの断面プロファイル
No:1-42 ディスク:インコネル601 試験後の外観 試験後の外観 ディスクの摩耗痕(倍率:60倍) ディスクの摩耗痕(倍率:60倍) ディスクの断面プロファイル ディスクの断面プロファイル
No:1-43 ディスク:インコネル625 試験後の外観 試験後の外観 ディスクの摩耗痕(倍率:60倍) ディスクの摩耗痕(倍率:60倍) ディスクの断面プロファイル ディスクの断面プロファイル
No:1-44 ディスク:インコネル718 試験後の外観 試験後の外観 ディスクの摩耗痕(倍率:60倍) ディスクの摩耗痕(倍率:60倍) ディスクの断面プロファイル ディスクの断面プロファイル
No:1-45 ディスク:チタン 試験後の外観 試験後の外観 ディスクの摩耗痕(倍率:60倍) ディスクの摩耗痕(倍率:60倍) ディスクの断面プロファイル ディスクの断面プロファイル
