トライボロジー

ディスクをSUS304にした場合
Friction and Wear properties

1. ディスクをSUS304にした場合の各材質の摩擦摩耗特性

table.1
No 分類 試験条件　荷重：500g　回転数：400rpm　潤滑：ドライ　試験温度：常温　摩擦時間：600sec
材質 摩擦係数 比摩耗量 総合比摩耗量
ピン ディスク Ave. Max. バラツキ
（3σ）		 ピン ディスク ピン＋ディスク
×10-14, m2/N ×10-14, m2/N ×10-14, m2/N
01 SUS
304		 SUS304 SUS304 0.654 3.000 0.804 0.0000000 0.0000000 0.0000000
02 SUS420J2 SUS304 0.485 1.128 0.605 2.1074627 0.0000000 2.1074627
03 SL-A2 SUS304 0.535 1.176 0.543 0.0000000 26.7380999 26.7380999
04 SL-XVI SUS304 0.501 1.272 0.554 8.4959674 30.8516537 39.3476211
05 SUS630 SUS304 0.637 1.490 0.524 6.2816512 55.5329767 61.8146279
06 SUS304 SUS304 0.667 1.971 0.596 10.2838845 61.7033075 71.9871920
摩擦係数測定結果1
Fig.1摩擦係数測定結果1
摩擦係数測定結果2
Fig.2摩擦係数測定結果2
摩擦係数測定結果3
Fig.3摩擦係数測定結果3
摩擦係数測定結果4
Fig.4摩擦係数測定結果4
摩擦係数測定結果5
Fig.5摩擦係数測定結果5

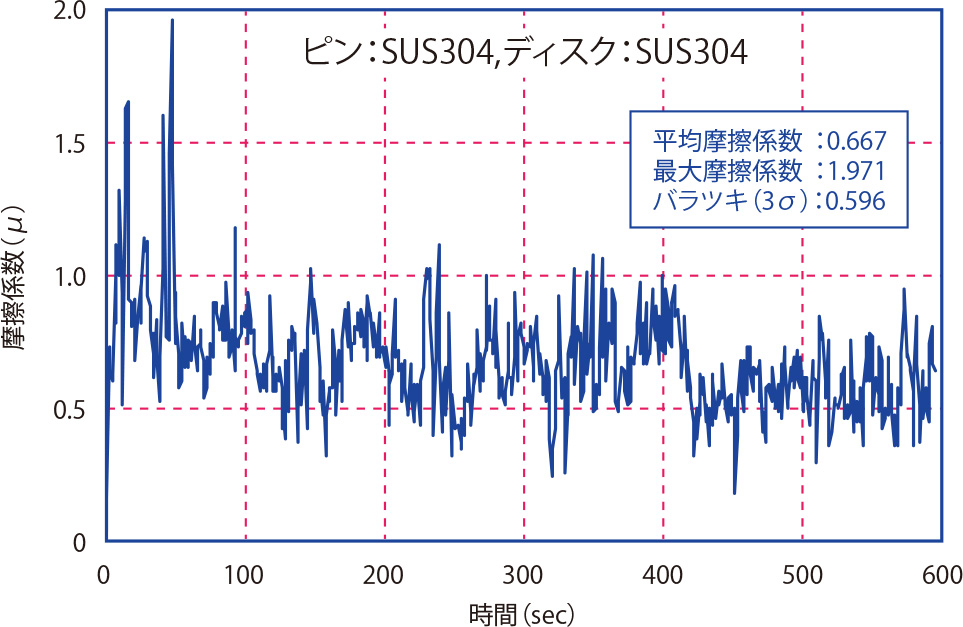

摩擦係数測定結果6
Fig.6摩擦係数測定結果6
table.2 摩耗痕およびディスクの断面プロファイル
No 組み合
わせ		 試験条件　荷重：500g　回転数：400rpm　潤滑：ドライ　試験温度：常温　摩擦時間：600sec
摩耗痕（倍率：50倍） ディスクの断面プロファイル
（縦倍率：1000倍、横倍率：20倍）
Pin Disk n1 n2
01 Disk：
SUS
304
Pin：
SUS
440C		 画像01 画像02 画像03 画像04
02 Disk：
SUS
304
Pin：
SUS
420J2		 画像05 画像06 画像07 画像08
03 Disk：
SUS
304
Pin：
SL-A2		 画像09 画像10 画像11 画像12
04 Disk：
SUS
304
Pin：
SL-XVI		 画像13 画像14 画像15 画像16
05 Disk：
SUS
304
Pin：
SUS
630		 画像17 画像18 画像19 画像20
06 Disk：
SUS
304
Pin：
SUS
304		 画像21 画像22 画像24 画像25
