トライボロジー

摩擦摩耗特性(ボールがSUJ2の場合2)
Friction and Wear properties

1.試験後の外観・ディスクの摩耗痕・ディスクの断面プロファイル・摩擦係数

Table.1
No 試験後の外観 ディスクの摩耗痕(倍率:60倍) ディスクの断面プロファイル 摩擦係数
Ball:SUJ2 Disk n1 n2 n1 n2
No:2-01 ディスク:ステライトNo6 試験後の外観 試験後の外観 ディスクの摩耗痕(倍率:60倍) ディスクの摩耗痕(倍率:60倍) ディスクの断面プロファイル ディスクの断面プロファイル
No:2-02 ディスク:SUS440C 試験後の外観 試験後の外観 ディスクの摩耗痕(倍率:60倍) ディスクの摩耗痕(倍率:60倍) ディスクの断面プロファイル ディスクの断面プロファイル

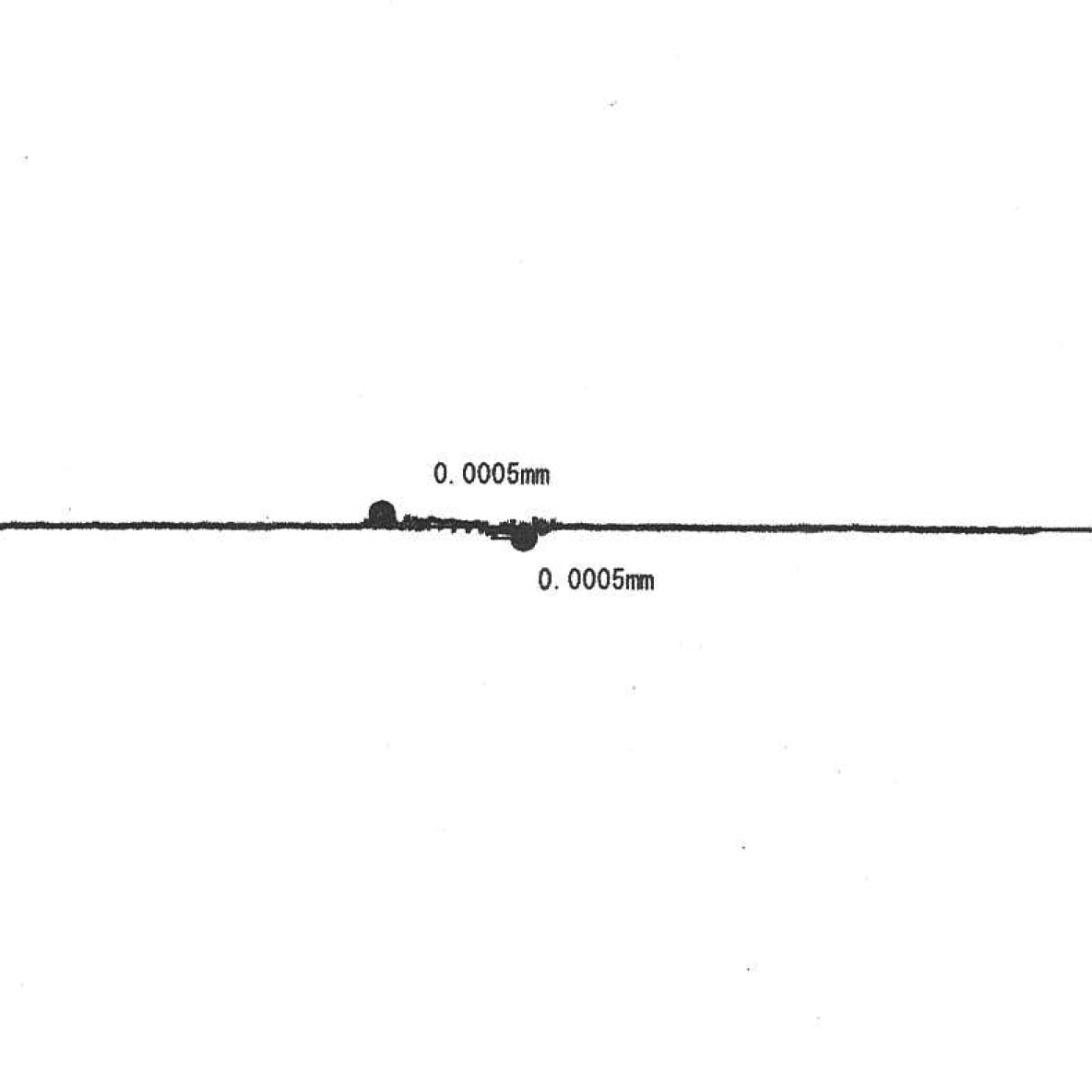

No:2-03 ディスク:SKD11 試験後の外観 試験後の外観 ディスクの摩耗痕(倍率:60倍) ディスクの摩耗痕(倍率:60倍) ディスクの断面プロファイル ディスクの断面プロファイル

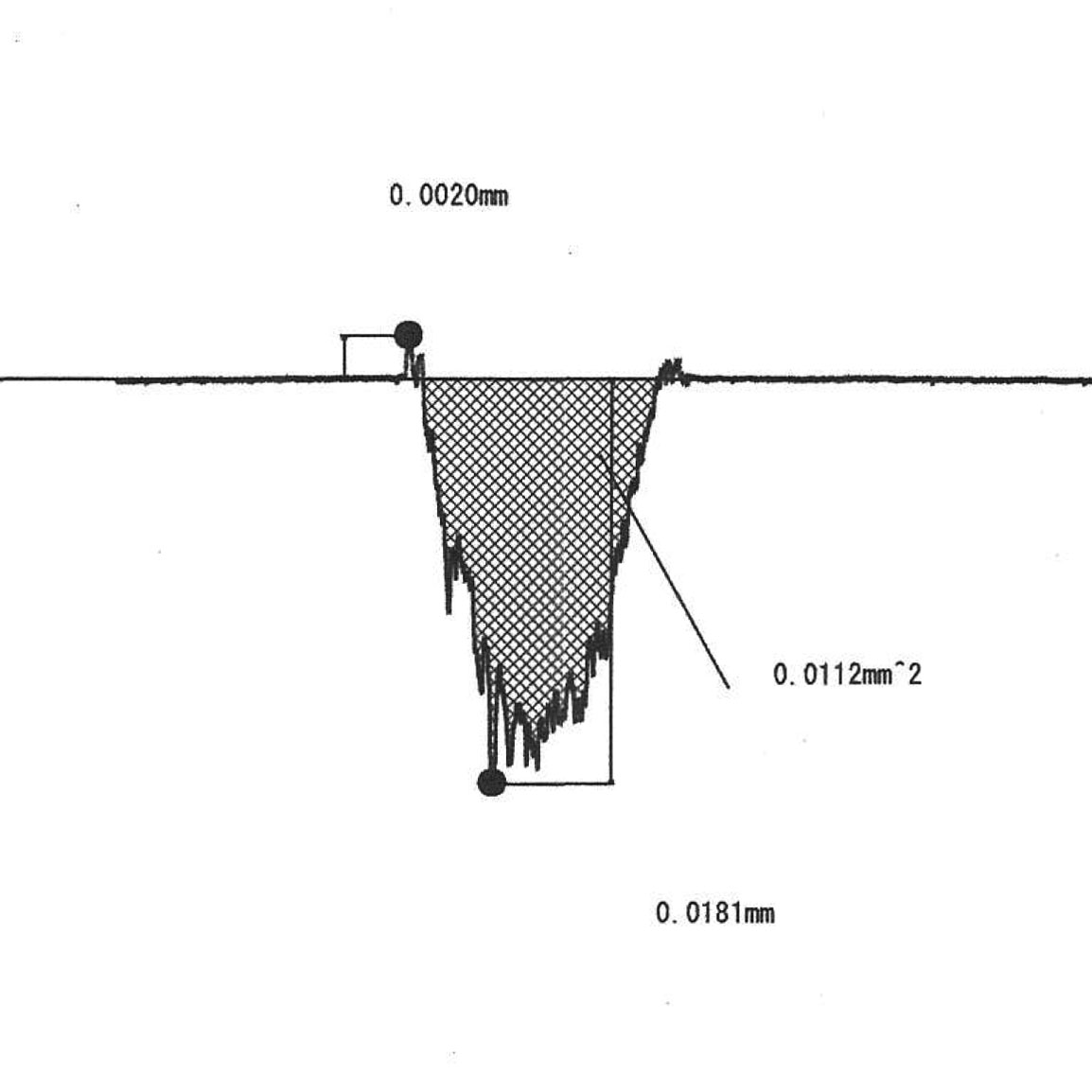

No:2-04 ディスク:SUS420J2 試験後の外観 試験後の外観 ディスクの摩耗痕(倍率:60倍) ディスクの摩耗痕(倍率:60倍) ディスクの断面プロファイル ディスクの断面プロファイル

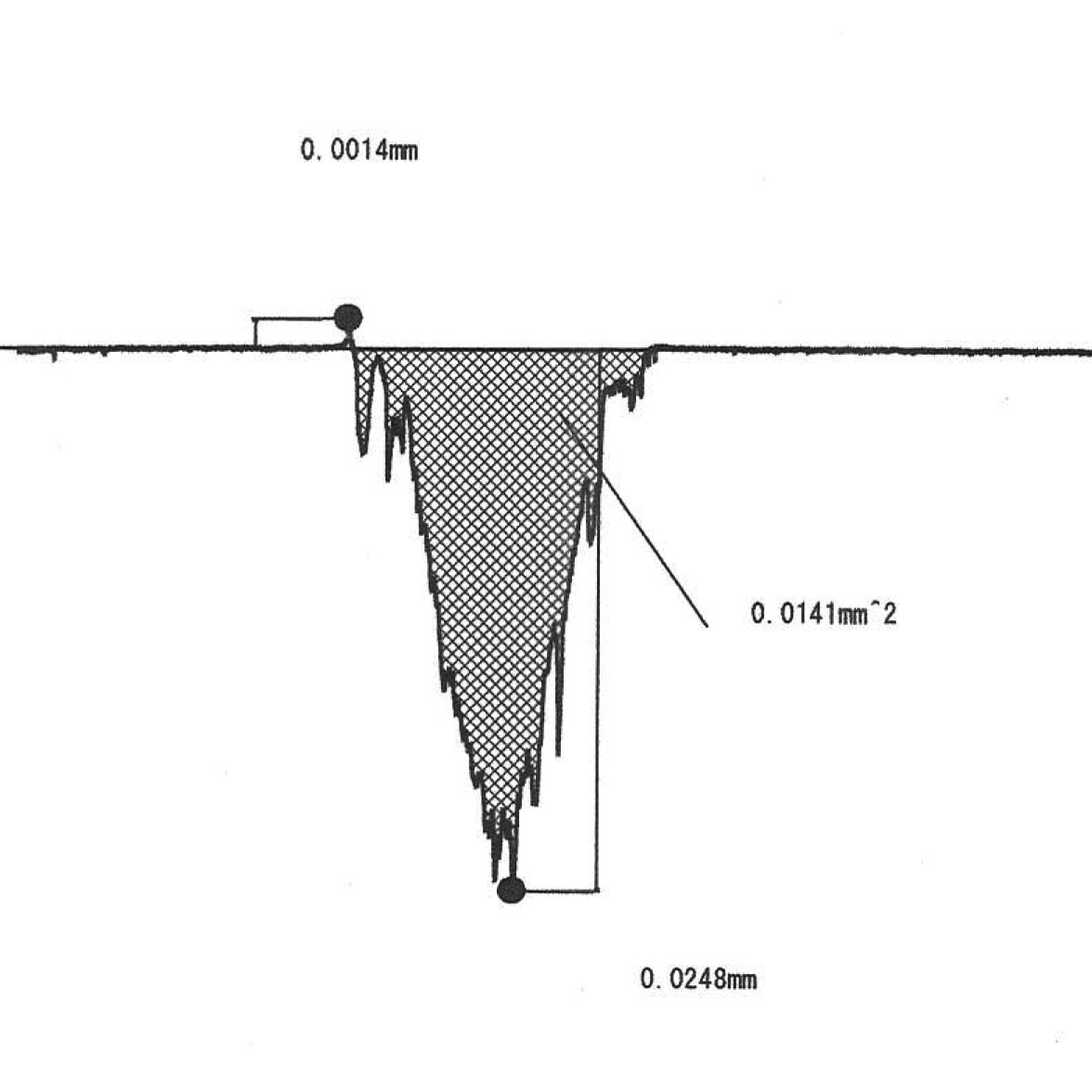

No:2-05 ディスク:SKD61 試験後の外観 試験後の外観 ディスクの摩耗痕(倍率:60倍) ディスクの摩耗痕(倍率:60倍) ディスクの断面プロファイル ディスクの断面プロファイル
No:2-06 ディスク:SUS304 試験後の外観 試験後の外観 ディスクの摩耗痕(倍率:60倍) ディスクの摩耗痕(倍率:60倍) ディスクの断面プロファイル ディスクの断面プロファイル
No:2-07 ディスク:SL-XVI-DAG 試験後の外観 試験後の外観 ディスクの摩耗痕(倍率:60倍) ディスクの摩耗痕(倍率:60倍) ディスクの断面プロファイル ディスクの断面プロファイル
No:2-08 ディスク:SL-XVI-LAG320 試験後の外観 試験後の外観 ディスクの摩耗痕(倍率:60倍) ディスクの摩耗痕(倍率:60倍) ディスクの断面プロファイル ディスクの断面プロファイル
No:2-09 ディスク:SL-XVI-OAG 試験後の外観 試験後の外観 ディスクの摩耗痕(倍率:60倍) ディスクの摩耗痕(倍率:60倍) ディスクの断面プロファイル ディスクの断面プロファイル

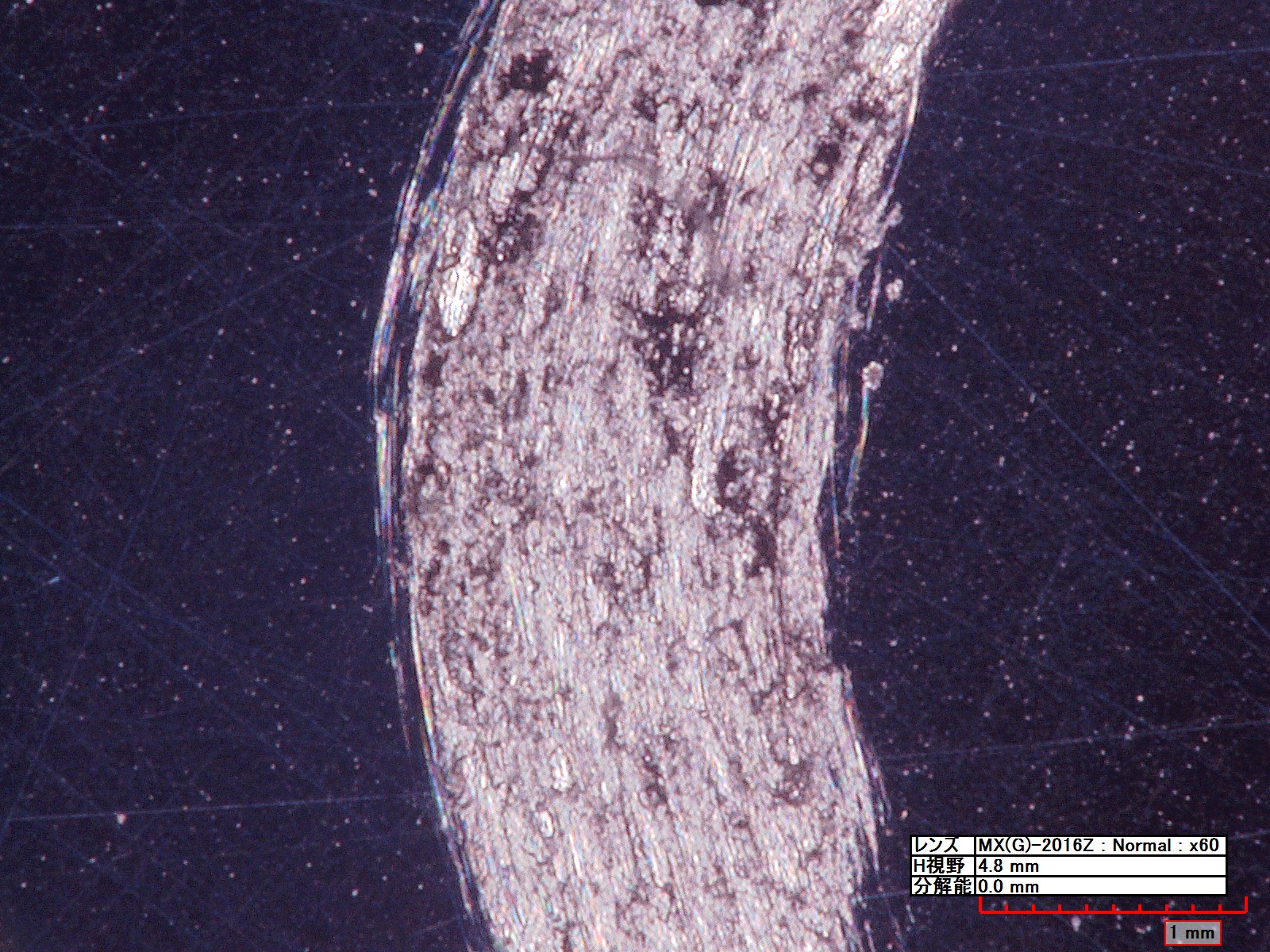

No:2-10 ディスク:SL-A2-OAG 試験後の外観 試験後の外観 ディスクの摩耗痕(倍率:60倍) ディスクの摩耗痕(倍率:60倍)
No:2-11 ディスク:SL-XVI-LAG 試験後の外観 試験後の外観 ディスクの摩耗痕(倍率:60倍) ディスクの摩耗痕(倍率:60倍) ディスクの断面プロファイル ディスクの断面プロファイル
No:2-12 ディスク:SL-XVI-ST 試験後の外観 試験後の外観 ディスクの摩耗痕(倍率:60倍) ディスクの摩耗痕(倍率:60倍) ディスクの断面プロファイル ディスクの断面プロファイル
No:2-13 ディスク:SL-SUS630-H1075 試験後の外観 試験後の外観 ディスクの摩耗痕(倍率:60倍) ディスクの摩耗痕(倍率:60倍) ディスクの断面プロファイル ディスクの断面プロファイル
No:2-14 ディスク:SL-A2-LAG 試験後の外観 試験後の外観 ディスクの摩耗痕(倍率:60倍) ディスクの摩耗痕(倍率:60倍) ディスクの断面プロファイル ディスクの断面プロファイル

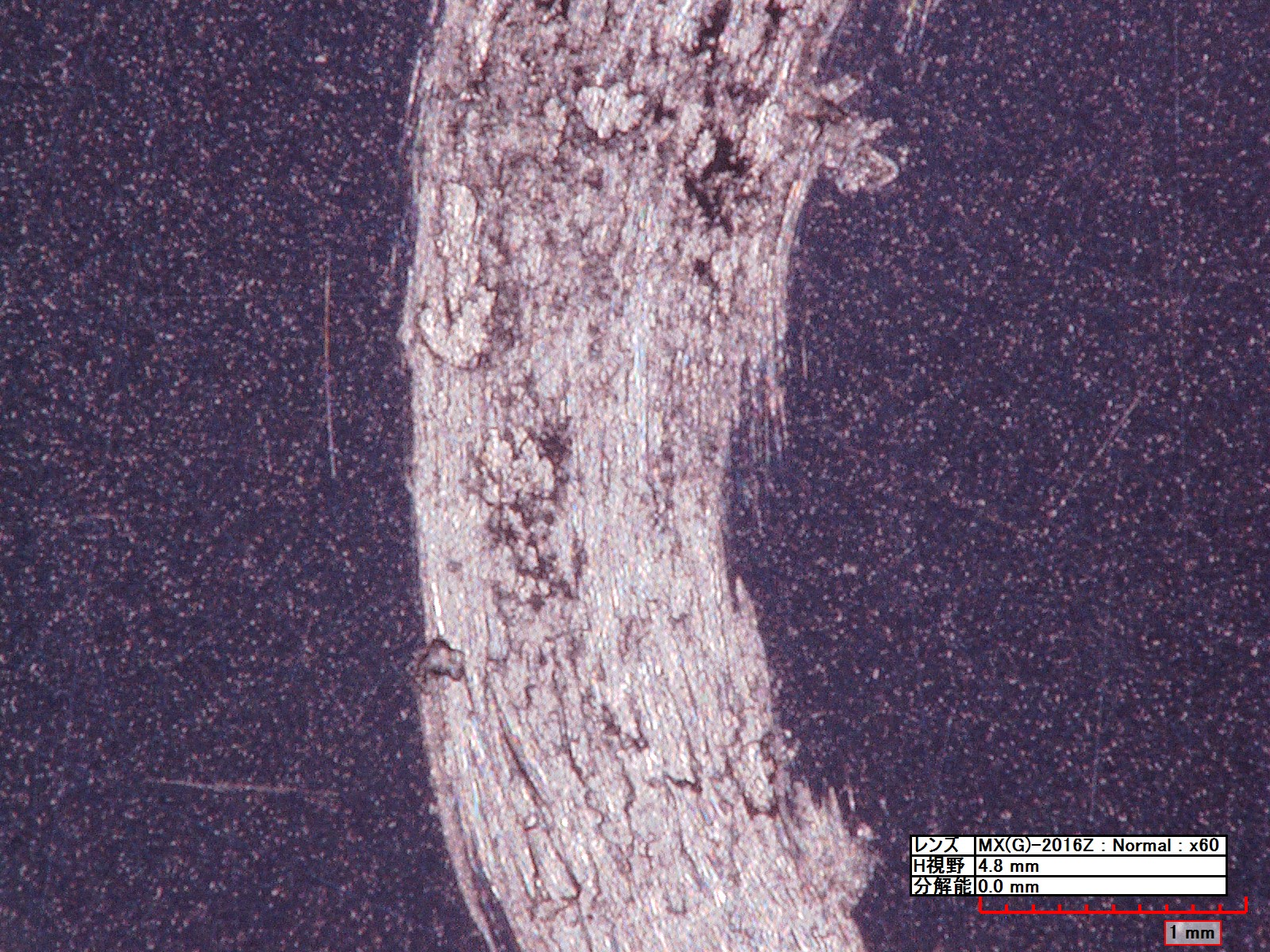

No:2-15 ディスク:SUS630-ST 試験後の外観 試験後の外観 ディスクの摩耗痕(倍率:60倍) ディスクの摩耗痕(倍率:60倍) ディスクの断面プロファイル ディスクの断面プロファイル
No:2-16 ディスク:SL-A2-ST 試験後の外観 試験後の外観 ディスクの摩耗痕(倍率:60倍) ディスクの摩耗痕(倍率:60倍) ディスクの断面プロファイル ディスクの断面プロファイル

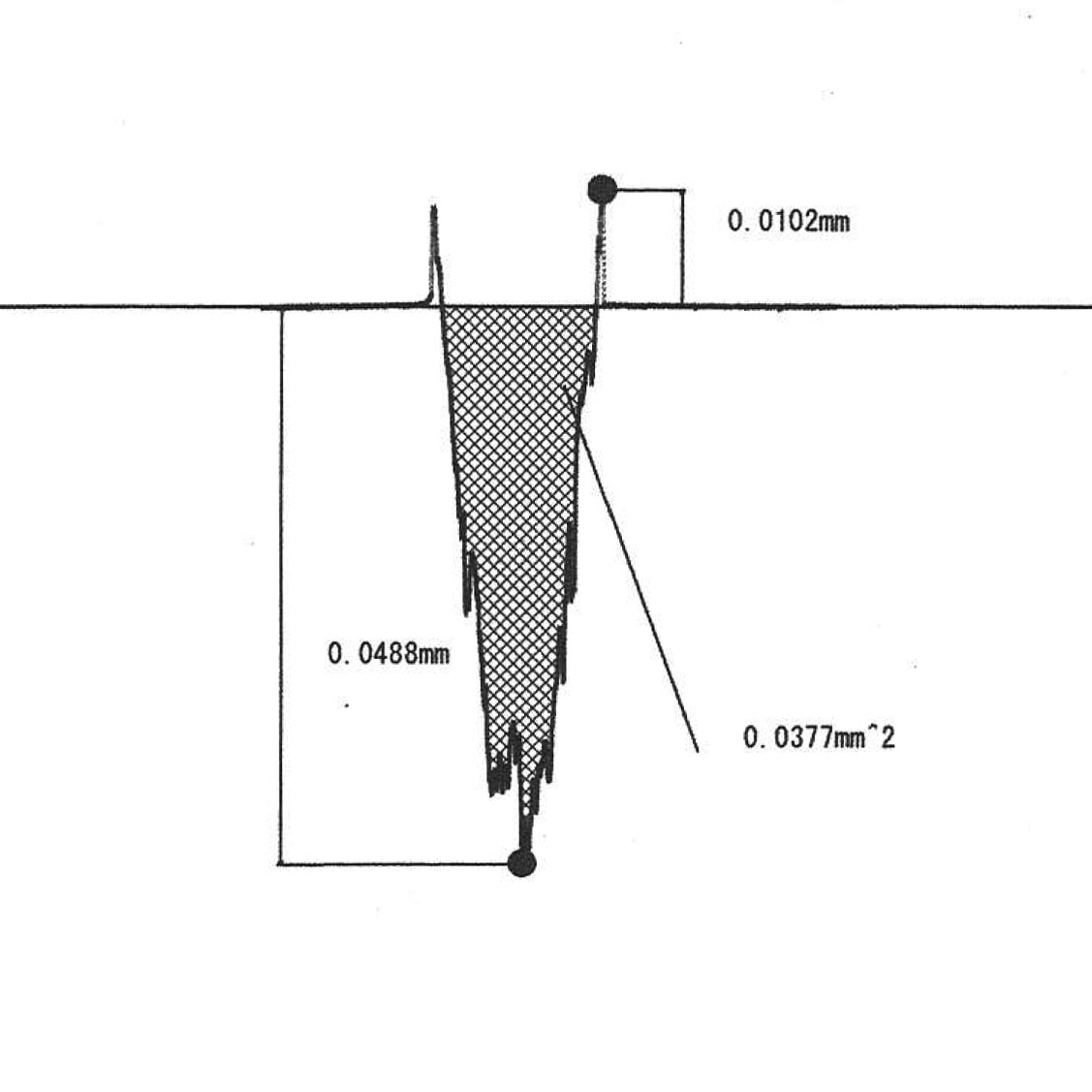

No:2-17 ディスク:SUS630-H1025 試験後の外観 試験後の外観 ディスクの摩耗痕(倍率:60倍) ディスクの摩耗痕(倍率:60倍) ディスクの断面プロファイル ディスクの断面プロファイル
No:2-18 ディスク:SUS630-H1150 試験後の外観 試験後の外観 ディスクの摩耗痕(倍率:60倍) ディスクの摩耗痕(倍率:60倍) ディスクの断面プロファイル ディスクの断面プロファイル
No:2-19 ディスク:SUS630-H900 試験後の外観 試験後の外観 ディスクの摩耗痕(倍率:60倍) ディスクの摩耗痕(倍率:60倍) ディスクの断面プロファイル ディスクの断面プロファイル

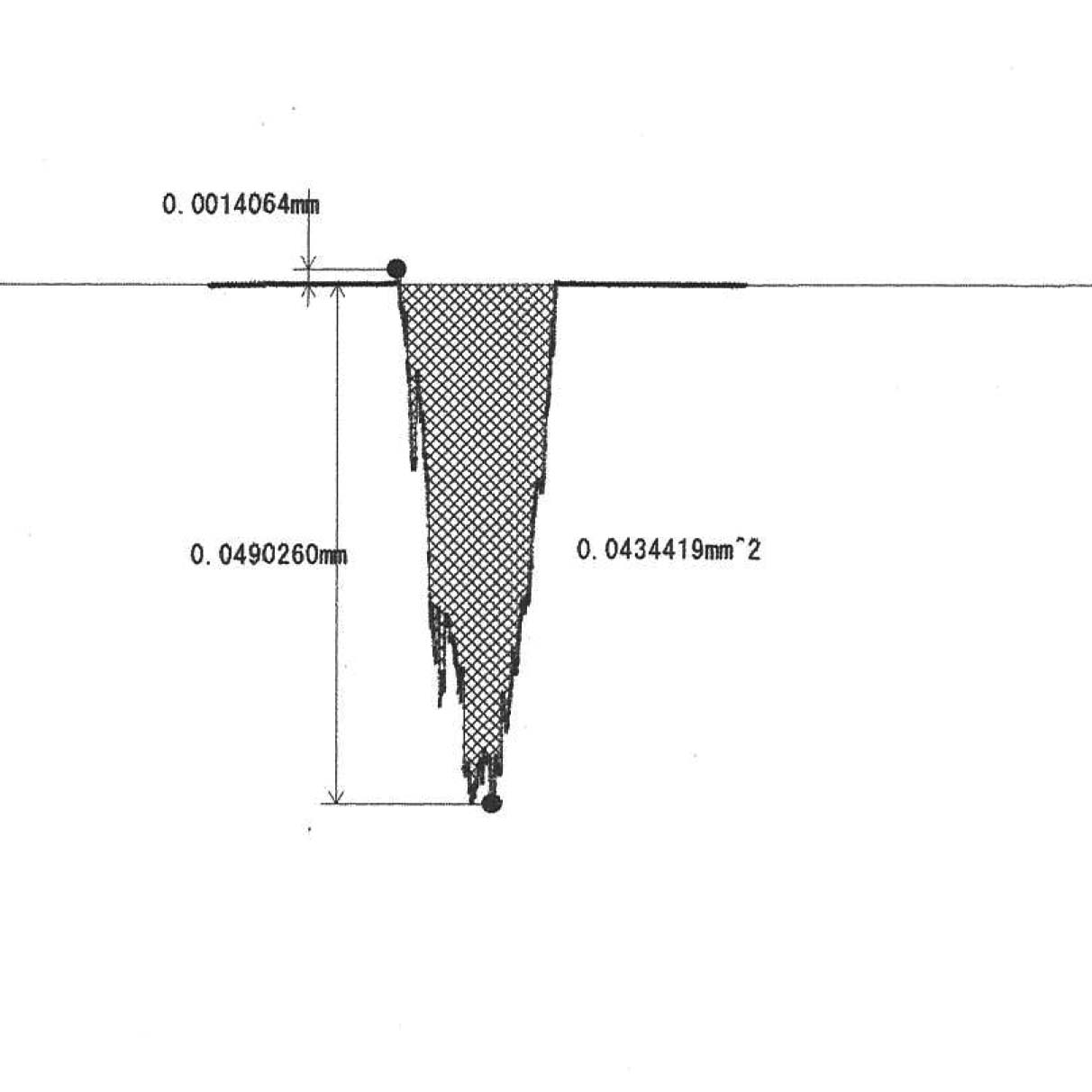

No:2-20 ディスク:SL-A2-AG 試験後の外観 試験後の外観 ディスクの摩耗痕(倍率:60倍) ディスクの摩耗痕(倍率:60倍) ディスクの断面プロファイル ディスクの断面プロファイル
No:2-20 ディスク:マルエージング鋼-AG 試験後の外観 試験後の外観 ディスクの摩耗痕(倍率:60倍) ディスクの摩耗痕(倍率:60倍)
