トライボロジー

同種金属の場合
Friction and Wear properties

1. 同種金属の場合の摩擦摩耗特性

table.1
No 分類 試験条件 荷重:500g 回転数:400rpm 潤滑:ドライ 試験温度:常温 摩擦時間:600sec
材質 摩擦係数 比摩耗量 総合比摩耗量
ピン ディスク Ave. Max. バラツキ
(3σ)
ピン ディスク ピン+ディスク
×10-14, m2/N ×10-14, m2/N ×10-14, m2/N
13


SUS440C SUS440C 0.629 0.778 0.216 4.2424380 10.6060951 14.8485331
14 SUS304 SUS304 0.667 1.971 0.596 10.2838846 61.7033075 71.9871920
15 SUS420J2 SUS420J2 0.797 1.230 0.320 25.2895527 48.4716427 73.7611955
16 SL-XVI SL-XVI 0.773 1.040 0.275 48.8518125 76.4637065 125.3155190
17 SL-A2 SL-A2 0.778 1.050 0.286 62.0009989 121.8640322 183.8650311
18 SUS630 SUS630 0.866 1.660 0.377 113.0697206 180.0739995 293.1437202
摩擦係数測定結果7
Fig.1摩擦係数測定結果13
摩擦係数測定結果8
Fig.2摩擦係数測定結果14
摩擦係数測定結果9
Fig.3摩擦係数測定結果15
摩擦係数測定結果10
Fig.4摩擦係数測定結果16
摩擦係数測定結果11

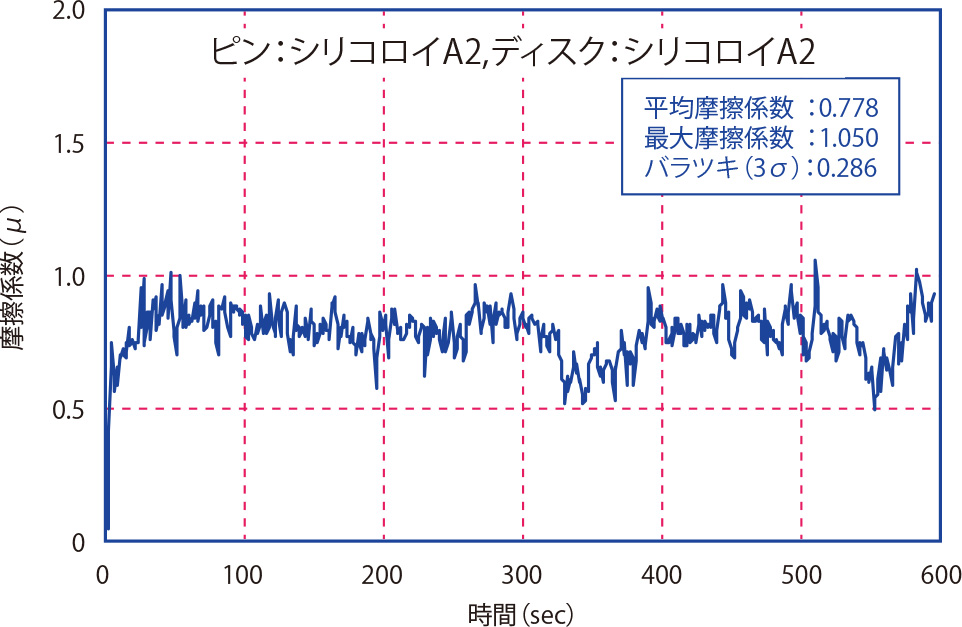

Fig.5摩擦係数測定結果17
摩擦係数測定結果12

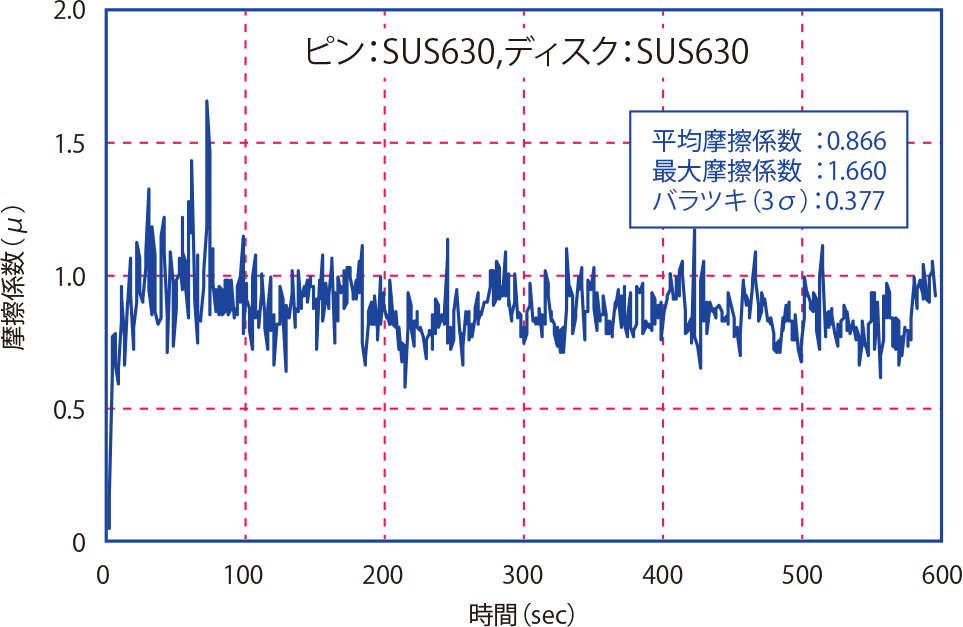

Fig.6摩擦係数測定結果18

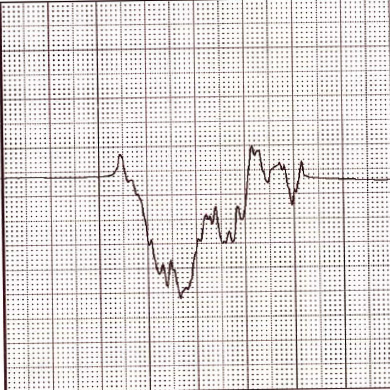

table.2 摩耗痕およびディスクの断面プロファイル
No 組み合
わせ
試験条件 荷重:500g 回転数:400rpm 潤滑:ドライ 試験温度:常温 摩擦時間:600sec
摩耗痕(倍率:50倍) ディスクの断面プロファイル
(縦倍率:1000倍、横倍率:20倍)
Pin Disk n1 n2
13 Disk:
SUS
440C
Pin:
SUS
440C
画像01 画像02 画像03 画像04
14 Disk:
SUS
304
Pin:
SUS
304
画像05 画像06 画像07 画像08
15 Disk:
SUS
420J2
Pin:
SUS
420J2
画像09 画像10 画像11 画像12
16 Disk:
SL-
XVI
Pin:
:SL-XVI
画像13 画像14 画像15 画像16
17 Disk:
SL-
A2
Pin:
SL-
A2
画像17 画像18 画像19 画像20
18 Disk:
SUS
630
Pin:
SUS
630
画像21 画像22 画像24 画像25
